    H023M楔形二爪和三爪中空卡盘
    1、円柱形ワークも異形ワークもこれ1台で把握可能。
    2、ワークに応じて3爪、2爪の2通りの使い方ができます。
    产品规格:
    形式番号 仕 様 H023M
    8 10 12 (15)
    セレーションピッチ mm 1.5 1.5 1.5 --
    -- -- -- 3
    爪のストローク
    (直径にて)
    mm 9.6 18.2 20.4 20.4
    プランジャストローク
    (シリンダストローク)
    mm 18 25 28 28
    最大最小把握径
    (外径)
    最大mm 210 254 304 381
    最小mm 30 30 50 70
    最高使用回転数 2爪 r/min 3500 2800 2000 1600
    3爪 r/min 3500 3500 2500 2000
    許容シリンダ力 2爪 kN 14.7 22.6 29.4 39.2
    3爪 kN 19.6 34.3 44.1 58.8
    把 握 力 2爪 kN 32.4 40.2 52.0 68.6
    3爪 kN 43.1 60.8 78.5 103
    慣性モーメント kgm2 0.11 0.26 0.64 1.88
    質 量 kg 20 32 55 99
    対応シリンダ
    C1TA 形式番号 140 165 190 190
    最高使用圧力 2爪 MPa 1.3 1.6 1.6 2.1
    3爪 MPa 1.7 2.4 2.3 3.1
    HH4C 形式番号 100 125 140 160
    最高使用圧力 2爪 MPa 2.1 2.0 2.1 2.1
    3爪 MPa 2.8 3.0 3.1 3.1
    H05CH 形式番号 200 250 300 300
    最高使用圧力 2爪 MPa 0.5 0.5 0.4  0.6
    3爪 MPa 0.7 0.7 0.6 --
    イメージ図 PDF
    CADデータ DXF
    カタログ PDF
    取扱説明書 PDF
    注: ( )の形式は受注生産です。

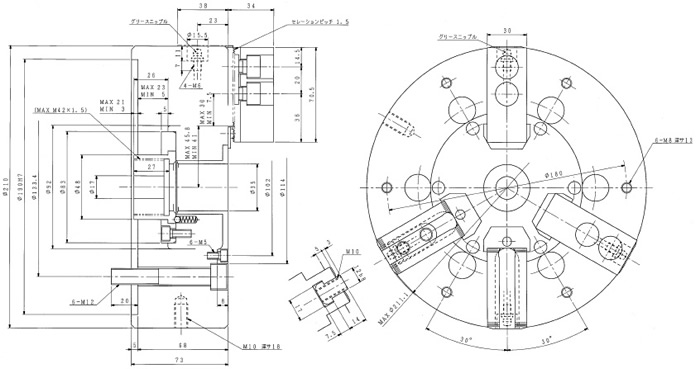

    尺寸图:
