    H024M楔形二爪长行程卡盘
    1、異形ワークの把握に適した2爪ロングジョーストロークチャック。
    2、フランジや鋳物の抜き勾配を飛び越して把握可能。
    产品规格:
    形式番 仕 様 H024M
    5 6 8 10 12
    セレーションピッチ mm 1.5 1.5 1.5 1.5 --
    -- -- -- -- 3
    爪のストローク
    (直径にて)
    mm 9.413 16 18 20
    プランジャストローク
    (シリンダストローク)
    mm 13 18 22 25 28
    最大最小把握径
    (外径)
    最大mm 130 165 210 254 304
    最小mm 15 20 22 25 28
    最高使用回転数 r/min 3500 3500 3000 2500 2000
    許容シリンダ力 kN 5.9 9.8 19.6 22.6 29.4
    把 握 力 kN 9.8 21.6 43.1 49.0 64.7
    慣性モーメント kgm2 0.010 0.033 0.11 0.26 0.63
    質 量 kg 4.5 10 20 32 54
    対応シリンダ
    HH4C 形式番号 63 100 125 125 140
    最高使用圧力 MPa 2.2 1.4 1.7 2.0 2.1
    H05CH 形式番号 150 200 250 250 300
    最高使用圧力 MPa 0.4 0.3 0.4 0.5 0.4
    イメージ図 PDF
    CADデータ DXF
    カタログ PDF
    取扱説明書 PDF

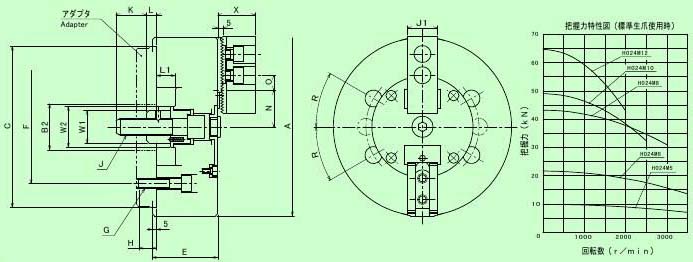

    尺寸图:
