    H032M杠杆式长行程卡盘
    1、超ロングジョーストローク。
    2、H022M形でも対応できない大きな段差のあるワークの飛び越し把握が可能。
    产品规格:
    形式番号 仕 様 H032M
    6 8 (10) 12
    セレーションピッチ mm 1.5 1.5 1.5 1.5
    爪のストローク
    (直径にて)
    mm 32 40 42 50
    プランジャストローク
    (シリンダストローク)
    mm 20 25 28 35
    最大最小把握径
    (外径)
    最大mm 165 215 245 304
    最小mm 10 28 42 20
    最高使用回転数 r/min 3600 3000 2400 2100
    許容シリンダ力 kN 22.6 31.4 37.3 49.0
    把 握 力 kN 19.6 27.5 34.3 48.1
    慣性モーメント kgm2 0.038 0.13 0.28 0.73
    質 量 kg 11 23 34 62
    対応シリンダ
    C1TA 形式番号 140 165 190 *190
    最高使用圧力 MPa 2.0 2.2 2.0 2.6
    HH4C 形式番号 100 125 **140 160
    最高使用圧力 MPa 3.2 2.8 2.6 2.6
    イメージ図 PDF
    CADデータ DXF
    カタログ PDF
    取扱説明書 PDF
    注: 1. ( )の形式は受注生産です。
    2. *CIRA190形と組み合わせた場合にはシリンダのストロークが短いために、ジョーストロークは43mmに制限されます。
    3. **印の回転シリンダにはストローク規制が必要です。

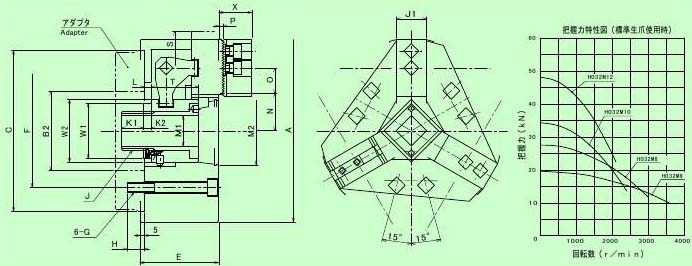

    尺寸图:
