    H055M摆动形三爪补偿卡盘
    1、内蔵のフローティングカムにより、把握外径が偏心しているワークでも、センタ穴基準にて把握することができます。両センタ加工のシャフトワークに最適です。
    2、クランクレバー方式の採用で、ワークを引き込んで把握します。
    产品规格:
    形式番号 仕 様 H055M
    6 8 10 (12)
    X2における爪のストローク(直径にて) mm 8 8 10 10
    プランジャストローク
    (シリンダストローク)
    mm 15 20 25 25
    最大最小把握径
    (外径)
    最大mm 50 65 90 110
    最小mm 12 18 22 22
    爪の補正量 Z mm 2 2 2 2
    最高使用回転数 r/min 2800 2800 2400 2000
    許容シリンダ力 kN 14.7 19.6 29.4 39.2
    把 握 力 kN 25.0 53.0 67.7 88.3
    慣性モーメント kgm2 0.05 0.13 0.28 0.65
    質量(標準爪を含まない) kg 15 23 37 54
    対応シリンダ
    HH4C 形式番号 80 100125 *140
    最高使用圧力 MPa 3.5 2.8 2.6 2.8
    H05CH 形式番号 *200 *250 250 *300
    最高使用圧力 MPa 0.5 0.4 0.6 0.6
    イメージ図 PDF
    CADデータ DXF
    カタログ PDF
    取扱説明書 PDF
    注: 1. ( )の形式は受注生産です。
    2. *印の回転シリンダにはストローク規制が必要です。
    3. 把握爪は付属しておりません。

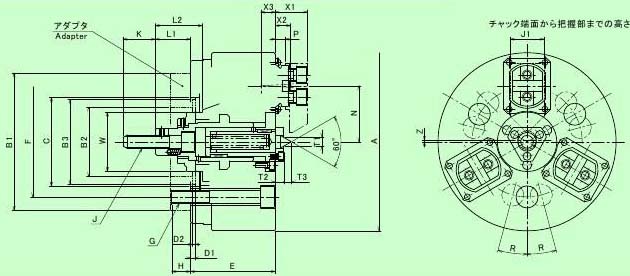

    尺寸图:
