1、H05CH形回転エアーシリンダに、安全対策用の逆止弁を内蔵しています。
|
产品规格：
| 形式番号 仕 様 |
H05CHB |
| 100 |
(150) |
(175) |
200 |
(250) |
(300) |
| ピストン面積 |
押側 cm2 |
77.0 |
174.9 |
238.8 |
311.0 |
486.0 |
701.9 |
| 引側 cm2 |
73.1 |
170.0 |
231.7 |
301.4 |
473.4 |
689.4 |
| ピストンストローク |
mm |
15 |
15 |
15 |
20 |
25 |
35 |
| 最高使用回転数 |
r/min |
6500 |
5500 |
4500 |
4500 |
3500 |
3500 |
| 最高使用圧力 |
MPa |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
| 慣性モーメント |
kgm2 |
0.013 |
0.043 |
0.058 |
0.093 |
0.22 |
0.53 |
| 質 量 |
kg |
6.3 |
10.6 |
12.1 |
16.2 |
28.4 |
40.9 |
| 空気漏洩量 |
L/s |
0.40 |
0.40 |
0.40 |
0.40 |
0.55 |
0.55 |
| イメージ図 PDF |
★ |
★ |
★ |
★ |
★ |
★ |
| CADデータ DXF |
★ |
★ |
★ |
★ |
★ |
★ |
| カタログ PDF |
★ |
| 取扱説明書 PDF |
★ |
注： （ ）の形式は受注生産です。

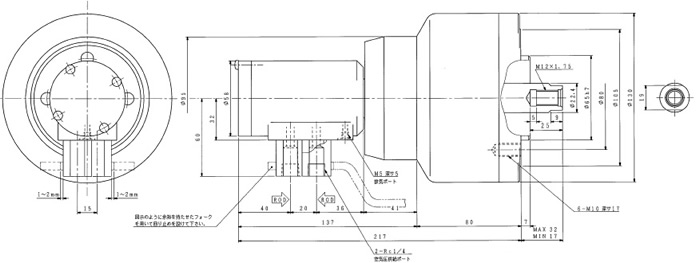

尺寸图：
|
