    H063M三爪摆动锁紧卡盘
    1、ワークをチャック端面へ引きつけて把握しますので、ワークの浮上がりがありません。
    2、20°までのテーパ部を把握できますので、鋳物の抜き勾配などの捨て加工を省略することができます。
    3、ジョーがイコライズ(首振り運動)しますので、鋳物や鍛造品の表面の不整に対応することができます。
    4、組換えにより外径把握と内径把握が可能です。
    产品规格:
    形式番号 仕 様 H063M
    6 8 10 12
    X2における爪のストローク(直径にて) mm 7.4 9.2 11.8 11.8
    プランジャストローク(シリンダストローク) mm 11.4 14.4 17.5 17.5
    最大最小把握径 外径mm 12~120 16~150 50~205 63~240
    内径mm 70~152 76~203 85~235 127~305
    最高使用回転数 r/min 3800 3000 2500 2000
    許容シリンダ力 kN 21.6 28.4 35.3 35.3
    最大把握力 kN 64.7 85.3 105.9 105.9
    慣性モーメント kgm2 0.05 0.11 0.27 0.60
    質量(標準生爪を含まない) kg 14 23 40 59
    対応シリンダ
    HH4C 形式番号 100 125 140 140
    最高使用圧力 MPa 3.1 2.5 2.5 2.5
    H05CH 形式番号 250 300 300 300
    最高使用圧力 MPa 0.5 0.4 0.5 0.5
    イメージ図 PDF
    CADデータ DXF
    カタログ PDF
    取扱説明書 PDF
    注: 把握爪は付属しておりません。

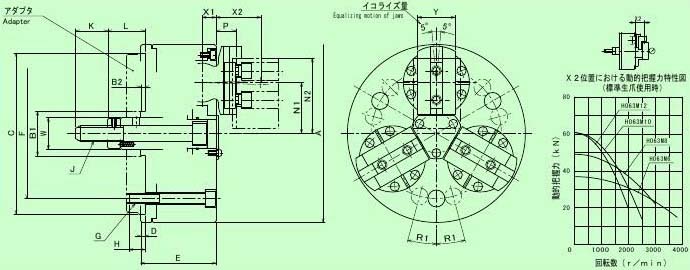

    尺寸图:
