    H3KT大通孔液压卡盘
    1、北川鉄工所のB200シリーズと取り付け関係寸法を共通化。アダプタやトップツーリングもそのまま使用できます。
    2、大把握力で高速回転に対応し、大きな貫通穴をもっています。
    产品规格:
    形式番 仕 様 H037M
    4 5 6 8 10 12 (15)
    セレーションピッチ mm 1.5 1.5 1.5 1.5 1.5 1.5 --
    -- -- -- -- -- -- 3
    爪のストローク
    (直径にて)
    mm 5.4 5.4 6.3 7.6 9.3 10.6 11.9
    プランジャストローク
    (シリンダストローク)
    mm 10 10 15 18 22 25 28
    最大最小把握径
    (外径)
    最大mm 110 135 165 210 254 304 381
    最小mm 5 10 18 12 16 38 60
    最高使用回転数 r/min 7000 6000 5800 4800 4200 3200 2500
    許容シリンダ力 kN 11.8 13.7 19.6 29.4 39.2 49.0 68.6
    把 握 力 kN 22.6 25.5 56.9 83.4 113 142 191
    慣性モーメント kgm2 0.006 0.014 0.048 0.16 0.34 0.75 2.30
    質 量 kg 3.7 6.3 13.3 22 39 62 116
    対応シリンダ
    HH31C 形式番号 4 5 -- -- -- -- --
    最高使用圧力 MPa 3.5 3.5 -- -- -- -- --
    C1TA 形式番号 -- -- 115 140 165 190 215
    最高使用圧力 MPa -- -- 2.8 2.6 2.8 2.6 3.3
    HH4C 形式番号 80 80 100 125 140 160 180
    最高使用圧力 MPa 2.8 3.2 2.8 2.6 2.8 2.6 2.9
    H05CH 形式番号 200 200 200 250 300 300 --
    最高使用圧力 MPa 0.4 0.5 0.7 0.6 0.6 0.7 --
    イメージ図 PDF
    CADデータ DXF
    カタログ PDF
    取扱説明書 PDF

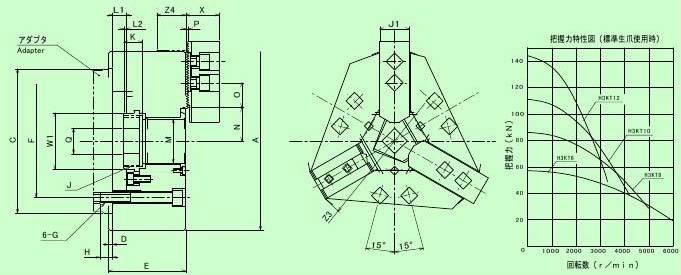

    尺寸图:
