    H3YS摆动形三爪补偿卡盘
    1、内蔵のフローティングカムにより、把握外径が偏心しているワークでも、センタ穴基準にて把握することができます。両センタ加工のシャフトワークに最適です。
    2、クランクレバー方式の採用で、ワークを引き込んで把握します。
    2、完全密閉構造により給脂間隔を延長。クーラントの浸入を防止します。
    产品规格:
    形式番号 仕 様 H3YS
    6 8 10 (12)
    X2における爪のストローク
    (直径にて)
    mm 8 8 10 10
    プランジャストローク
    (シリンダストローク)
    mm 15 20 25 25
    最大最小把握径 最大mm 50 65 90 110
    最小mm 12 18 22 22
    爪の補正量 Z mm 2 2 2 2
    最高使用回転数 r/min 5000 4000 3500 3200
    許容シリンダ力 kN 19 25 30 40
    把 握 力 kN 51 84 90 120
    慣性モーメント kgm2 0.059 0.15 0.38 0.73
    質量(標準爪を含まない) kg 16 28 48 65
    対応シリンダ
    HH4C 形式番号 100 125 125 140
    最高使用圧力 MPa 2.6 2.2 2.6 2.8
    H05CH 形式番号 250 250 250 300
    最高使用圧力 MPa 0.4 0.5 0.6 0.6
    イメージ図 PDF
    CADデータ DXF
    カタログ PDF
    取扱説明書 PDF
    注: 注: 把握爪は付属しておりません。

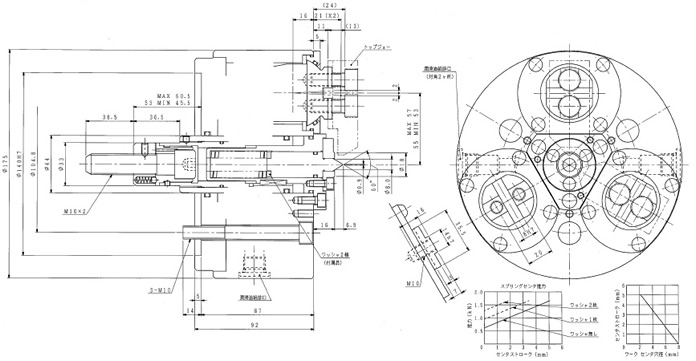

    尺寸图:
