  • 首页 > 日本丰和系列 > HH11C回转油缸
    HH11C回转油缸
    1、ピストンの動きを検出できるよう、ディストリビュータ部にリミットスイッチとドッグを内蔵しています。チャックの開閉、ワークの把握を容易に確認できます。リミットスイッチやドッグを別に設ける必要がないので、設計や組付けの手間が省けます。
    产品规格:
    形式番号 仕 様 HH11C
    80 100 125 140 160 200
    ピストン面積 押側 cm2 47.7 75.4 119.5 150.8 197.9 309.7
    引側 cm2 44.3 72.0 114.0 142.7 189.8 295.8
    ピストンストローク mm 15 20 25 35 35 35
    最高使用回転数 r/min 5000 5000 5000 4500 4500 4000
    最高使用圧力 MPa 3.4 3.4 3.4 3.4 3.4 3.4
    慣性モーメント kgm2 0.008 0.013 0.020 0.035 0.055 0.13
    質 量 kg 6.5 7.5 9.5 11 13.5 19.5
    総レン量 L/min 0.35 0.35 0.35 0.35 0.35 0.3
    ストローク確認装置仕様
    リミットスイッチ形式 ZC-Q2255
    メーカ オムロン(株)
    最大電圧 250V
    最大抵抗負荷(250V時) 10A
    イメージ図 PDF
    CADデータ DXF
    カタログ PDF
    取扱説明書 PDF

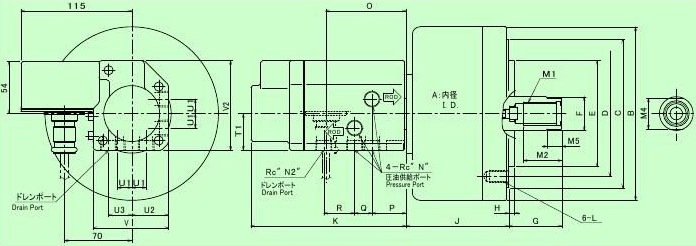

    尺寸图:
