HH4C回转油缸

1、軽量、高速回転対応のスタンダード回転油圧シリンダ。
2、圧油供給ポートに対し、ドレンポートの方向が自由に変えられるのでシンプルな配管ができます。

产品规格：

形式番号仕　様		HH4C
形式番号仕　様		63	80	100	125	140	160	180	200
ピストン面積	押側 cm²	30.0	47.7	75.4	119.6	150.8	198.0	249.7	309.4
ピストン面積	引側 cm²	26.9	42.8	70.5	112.5	141.2	188.3	237.1	293.4
ピストンストローク	mm	15	15	20	25	35	35	35	35
最高使用回転数	r/min	5000	5000	5000	5000	4500	4500	4000	4000
最高使用圧力	MPa	3.4	3.4	3.4	3.4	3.4	3.4	3.4	3.4
慣性モーメント	kgm²	0.003	0.003	0.010	0.020	0.028	0.055	0.083	0.13
質　量	kg	2.9	3.4	4.9	6.8	9.0	11.5	16.2	19.4
総レン量	L/min	0.35	0.35	0.35	0.35	0.35	0.35	0.3	0.3
イメージ図 PDF		★	★	★	★	★	★	★	★
CADデータ DXF		★	★	★	★	★	★	★	★
カタログ PDF		★
取扱説明書 PDF		★

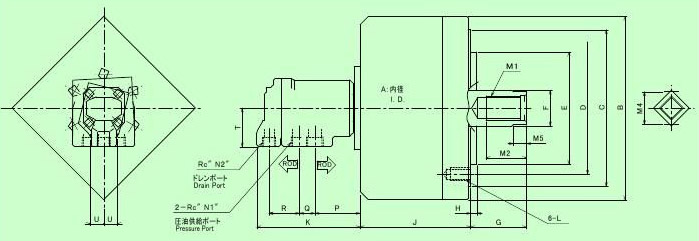

尺寸图：
