    高速中空回转油压缸
    1、 小型轻重：比起传统的制品，实现小型、轻量。高速回转时的性能更稳定，更减轻机械的负荷。
    2、更大的实通孔：比起以往的制品约有提高20%的实通孔，可使机械的能力充分的活用。
    3、安全构造：借止回阀的内藏保持推力的构造。
    型号/规格：
    型式 活塞直径 活塞面积 活塞行程 最大拉杆推力 最大使用油压力 最高回转数 惯性矩 重量 总流量
    推侧 拉侧 推侧 拉侧
    M0928 90 53.2 48.3 10 19.9(2029) 18(1835) 40.8 8000 0.006 5.5 3.0
    M1036 105 71 68.5 15 24.8(2529) 24(2447) 40.8 8000 0.011 8.6 3.0
    M1236 125 100 89 15 38(3875) 33(3365) 40.8 7000 0.019 13.0 3.0
    M1246 125 100 89 15 38(3875) 33(3365) 40.8 7000 0.019 12.0 3.0
    M1546 155 161 155 22 60(6118) 56(5710) 40.8 6200 0.052 18 3.9
    M1552 155 161 150 22 60(6118) 56(5710) 40.8 6200 0.052 16.8 3.9
    M1868 180 198 197 25 74(7546) 73.5(7495) 40.8 4700 0.089 28.0 4.2
    M1870 180 198 183 25 74(7546) 69(7036) 40.8 4700 0.095 26.5 4.2
    M1875 180 198 183 25 74(7546) 69(7036) 40.8 4700 0.095 26.0 4.2
    M1878 180 198 183 25 74(7546) 69(7036) 40.8 4700 0.095 25.5 4.2
    M2085 205 252 234 30 94(9585) 88(8973) 40.8 3800 0.15 37.5

    4.5
    M2091 205 252 234 30 94(9585) 88(8973) 40.8 3800 0.15 37.0 4.5
    M2511 250 348 336 23 124(12644) 120(12236) 40.8 2800 0.45 57 7.0

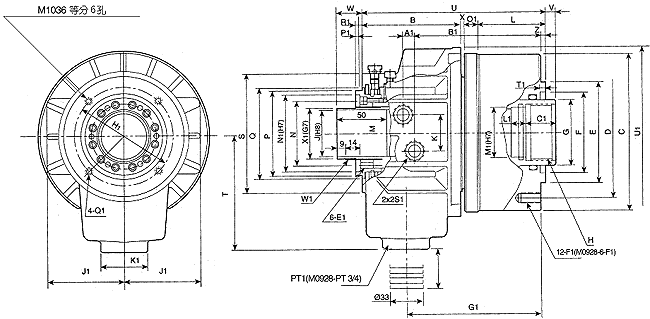

    尺寸图：
    型式 C1 E1 F1 G1 H1 J1 K1 L1 M1 N1 O1 P1
    M0928 25 M6*1.0 M8*
    1.25    		 110 76 58 44 15 30 53 14 4
    M1036 25 M5*0.8 M10*
    1.5    		 126 88 68 53 15 38 64 14 4
    M1236 30 M6*1.0 M10*
    1.5    		 135 98 76 47 15 38 76 14 4
    M1246 30 M6*1.0 M10*
    1.5    		 135 98 76 47 15 50 76 14 4
    M1546 30 M6*1.0 M10*
    1.5    		 145 110 86 47 15 50 85 14 4
    M1552 30 M6*1.0 M10*
    1.5    		 145 110 86 47 15 55 85 14 4
    M1868 35 M6*1.0 M10*
    1.5    		 166 155 101 47 15 70 108 16 4
    M1870 35 M6*1.0 M10*
    1.5    		 166 155 101 47 15 75 108 16 4
    M1875 35 M6*1.0 M10*
    1.5    		 166 155 101 47 15 75 108 16 4
    M1878 35 M6*1.0 M10*
    1.5    		 166 155 101 47 20 82 108 16 4
    M2085 35 M6*1.0 M12*
    1.75    		 182 165 110 47 20 89 120 16 4
    M2091 35 M6*1.0 M12*
    1.75    		 182 165 110 47 15 95 120 16 4
    M2511 45 M6*1.0 M16*
    2.0    		 197 206 129 55 20 123 160 18 5
    型式 Q1 R1 S1 T1 U1 W1 X1 B C
    M0928 M4*
    0.7    		 5 PT1
    /4"    		 5 116 M34*
    1.5    		 32 85 120
    M1036 M5*
    0.8    		 4 PT3
    /8"    		 6 136 M44*
    1.5    		 42 101 136
    M1236 M5*
    0.8    		 6 PT1
    /2"    		 6 169 M52*
    1.5    		 50 99 154.5
    M1246 M5*
    0.8    		 6 PT1
    /2"    		 6 169 M52*
    1.5    		 50 99 154.5
    M1546 M6*
    1.0    		 7 PT1
    /2"    		 6 187.5 M58*
    1.5    		 56 103 190
    M1552 M6*
    1.0    		 7 PT1
    /2"    		 6 187.5 M58*
    1.5    		 56 103 190
    M1868 M6*
    1.0    		 7.5 PT1
    /2"    		 6 220 M84*
    2    		 81 126 215
    M1870 M6*
    1.0    		 7.5 PT1
    /2"    		 6 220 M84*
    2    		 81 126 215
    M1875 M6*
    1.0    		 7.5 PT1
    /2"    		 6 220 M84*
    2    		 81 126 215
    M1878 M6*
    1.0    		 7.5 PT1
    /2"    		 6 220 M84*
    2    		 81 126 215
    M2085 M6*
    1.0    		 7 PT1
    /2"    		 6 267 M99*
    2    		 96 141 240
    M2091 M6*
    1.0    		 7 PT1
    /2"    		 6 267 M99*
    2    		 96 141 240
    M2511 M6*
    1.0    		 7 PT1
    /2"    		 6 294 \ 134.6 186 310

    型式 D E F G H J K L N P Q S
    M0928 100 80 65 44 M38
    *1.5    		 28 25 54 44 59 65 90
    M1036 115 100 65 48 M42
    *1.5    		 36 32 62 54 73 80 104
    M1236 130 100 80 65 M42
    *1.5    		 36 36 67 64 85 90 118
    M1246 130 100 80 65 M55
    *2    		 46 36 67 64 85 90 118
    M1546 170 130 85 65 M55
    *2    		 46 36 75 73 96 102 137
    M1552 170 130 85 70 M60
    *2    		 52 36 75 73 96 102 137
    M1868 190 160 120 85 M75
    *2    		 68 36 84 98 121 131 166
    M1870 190 160 120 95 M78
    *2    		 70 36 84 98 121 131 166
    M1875 190 160 120 95 M85
    *2    		 75 36 84 98 121 131 166
    M1878 190 160 120 95 M87
    *2    		 78 36 84 98 121 131 166
    M2085 215 180 140 110 M93
    *2    		 85 36 93 108 138 148 182
    M2091 215 180 140 110 M100
    *2    		 91 36 93 108 138 148 182
    M2511 275 230 166 140 M130
    *2    		 117
    .5    		 36 89 148 178 \ 232
    型式 T U V
    max    		 V
    min    		 W
    max    		 W
    min    		 X Z A1 B1
    M0928 105 156 9 -1 35 25 3 5 9 108
    M1036 115 179.5 10 -5 39 24 2.5 5 11 120.5
    M1236 114 184 10 -5 40 25 4 5 11 126.5
    M1246 114 184 10 -5 40 25 4 5 11 126.5
    M1546 130 196 17 -5 47 25 4 5 11 136
    M1552 130 196 17 -5 47 25 4 5 11 136
    M1868 160 230 20 -5 50 25 4 5 17.5 152.5
    M1870 160 230 20 -5 50 25 4 5 17.5 152.5
    M1875 160 230 20 -5 50 25 4 5 17.5 152.5
    M1878 160 230 20 -5 50 25 4 5 17.5 152.5
    M2085 185 253 25 -5 55 25 3 5 21 166.5
    M2091 185 253 25 -5 55 25 3 5 21 166.5
    M2511 215 296 18 -5 38 15 3 6 27 184.5
