首页 > 回转油缸 > 中实回转油压缸

中实回转油压缸

1、质密、低惯性、轻形：此油缸为铝合金制造而成，为轻形设计，可以减轻机器主轴负荷。
2、高速运转：此油缸之平衡设计为轻形且质密，于高速运转可以维持外形均匀平稳。
3、高寿命：由于高品质之油缸油封及高精度之表面粗糙度的零件，可确保此油缸之高寿命。

型号/规格：

型式	活塞面积		最大拉杆推力拉侧	活塞行程	最高转速	最大使用油压力	惯性矩	重量
型式	推侧	拉侧	最大拉杆推力拉侧	活塞行程	最高转速	最大使用油压力	惯性矩	重量
MH80	47.7	42.8	13.9(1417)	15	6000	35	0.005	5.1
MH100	75.4	70.5	22.9(2335)	20	5500	35	0.0125	6.6
MH125	121.1	114	37(3773)	25	5500	35	0.02	8.4
MH150	176	160	60(6118)	30	4000	40	0.047	10.4

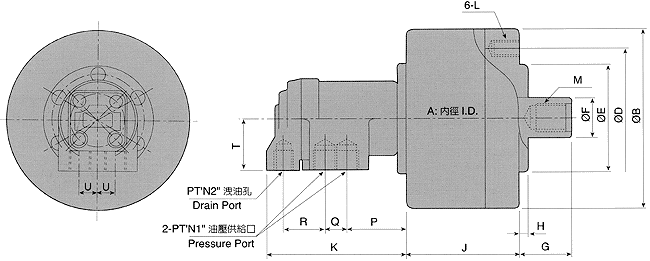

尺寸图：

型式	A	B	D	E (H7)	F	G		H	J	K	L	M	N1	N2	P	Q	R	T	U
型式	A	B	D	E (H7)	F	Max.	Min.	H	J	K	L	M	N1	N2	P	Q	R	T	U
MH80	80	115	90	65	25	45	30	6	73.5	103	M8*1.25 16	M162.0 32	3/8"	1/4"	45	15.5	30.5	38	13
MH100	100	135	100	80	25	45	25	6	88.5	103	M10*1.5 19	M162.0 32	3/8"	1/4"	45	15.5	30.5	38	13
MH125	125	160	130	110	30	51	26	6	95.5	103	M12*1.75 18	M202.5 32	3/8"	1/4"	45	15.5	30.5	38	13
MH150	150	190	130	110	45	50	20	6	107	103	M12*1.75 20	M303.5 35	3/8"	1/4"	45	15.5	30.5	38	13
