    高速单活塞回转气缸
    高速不通孔气缸,与动力卡盘、弹簧夹头或其它动力夹具配套使用。
    可通过中孔后端的管接头输入切削液以利于加工,也可输入压缩空气便于卸料。
    是数控车床理想的动力源。
    型号/规格:
    规格 D D1 D2 D3 D4 D5 B h H G L1 L2 A E C z-d
    max min
    P21B100 100 70 85 M16 26 125 30 5 56 35 20 139 72 30 13 -- 6-M8
    P21B150B 150 95 160 M20 30 185 32 5 65 80 55 224 104 45.5 25 40.5 4-M12
    P21B200B 200 95 160 M24 36 232 40 6 65 80 50 224 104 45.5 25 40.5 8-M12
    P21B250B 250 160 200 M24 36 283 40 6 65 80 45 235 109 45.5 25 40.5 12-M12

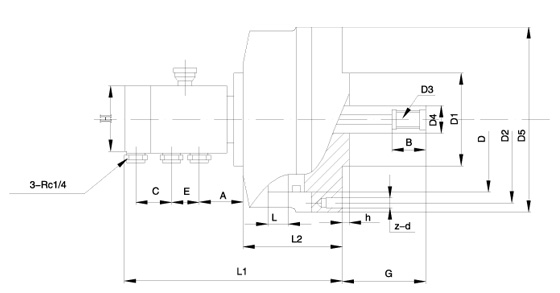

    尺寸图:
    规格 活塞有效面积cm2 活塞行程Lmax 最大使用压力Mpa 极限转速r/min 最大推拉力kN 推荐动力卡盘 净重kg
    P21B100 73 15 0.8 3000 5.2 K54125 4.5
    P21B150B 169 25 0.8 2500 12 K51、K54(160、200) 9
    P21B200B 303 30 0.8 2000 21 K51、K54(200、250) 14
    P21B250B 480 35 0.8 2000 34 K51、K54(250、315) 20.5
