  • 首页 > 回转油缸 > 高速单活塞回转气缸
    高速单活塞回转气缸
    不通孔回转油缸。
    油缸采用优质铝合金材料,体积小,重量轻,高速运转时惯性小,主轴平稳性好。
    型号/规格:
    规格 D D1 D2 D3 D4 D5 z-d B h H G L1 L2 A E C N1 N2
    max min
    P2280 80 65 90 M16 25 115 6-M8 30 6 40 45 30 183.5 78 48 15 31 Rc1/4 Rc3/8
    P22100 100 80 100 M16 30 135 6-M10 30 6 40 45 25 194.5 89 48 15 31 Rc1/4 Rc3/8
    P22125 125 110 130 M20 36 160 6-M12 40 6 40 50 25 201.5 96 48 15 31 M14×1.5 M14×1.5
    P22150 150 110 162 M24 36 180 6-M10 40 5 40 55 25 188 92 48 15 31 M14×1.5 M14×1.5
    P22160 160 110 130 M24 36 200 6-M12 40 6 40 55 20 214 109 48 15 31 M14×1.5 M14×1.5
    P22200 200 125 160 M30 45 245 6-M16 50 6 45 60 25 216 111 45 11 -6 Rc3/8 M16×1.5
    P22200A 250 160 200 M36 60 295 6-M20 55 6 40 85 40 233 141 45 11 -6 Rc3/8 M16×1.5

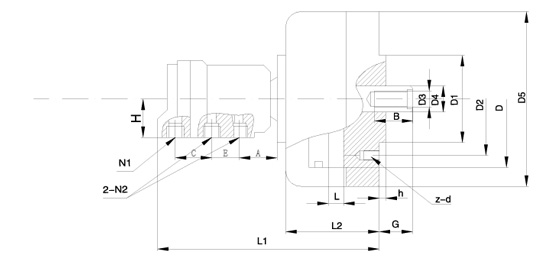

    尺寸图:
    规格 活塞有效面积cm2 活塞行程Lmax 最大使用压力Mpa 极限转速r/min 最大推拉力kN 推荐动力卡盘 净重kg
    P2280 43 15 3.5 5500 14 K54125 3.5
    P22100 71 20 3.5 5000 22 K54160 5
    P22125 110 25 3.5 5000 35 K51、K54(160、200) 8
    P22150 165 30 3.5 4500 52 K51、K54(200、250) 11
    P22160 189 35 3.5 4500 58 K51、K54(200、250) 12
    P22200 296 35 3.5 4000 93 K51、K54(250、315) 19.5
    P22250A 458 45 3.5 3000 144 K51、400、500、630 35
    注:进出油管采用卡套式端直通管接头,P22200,P2225A管接头管子外径为12mm,其它规格管接头管子外径为10mm,P22200,P22250A泄油管应先用内径14mm的透明塑料管,其它规格为内径12mm透明塑料管。
