  • 首页 > 回转油缸 > 通孔回转油缸
    通孔回转油缸
    具有较大的通孔,可通过棒料,适应转速高。
    可配带冷却液回收装置,并可附设行程开头。
    是数控车床及简易数控车床的理想的动力源。
    型号/规格:
    规格 D D1 D2 D3 D4 D5 D6 D7 D8 z-d L1 L2 h H B
    P23100×26 100 70 115 26 M33×1.5 40 130 M33×1.5 60 6-M8 200 135 5 110 30
    P23125×35 125 100 125 35 M33×1.5 50 155 M39×1.5 60 6-M10 205 135 5 125 25
    P23160×52 160 125 160 52 M60×32 70 190 M60×2 86 12-M10 247 162 5 150 30
    P23200×65 200 160 200 65 M75×2 82 234 M68×2 96 12-M12 260 170 6 170 30

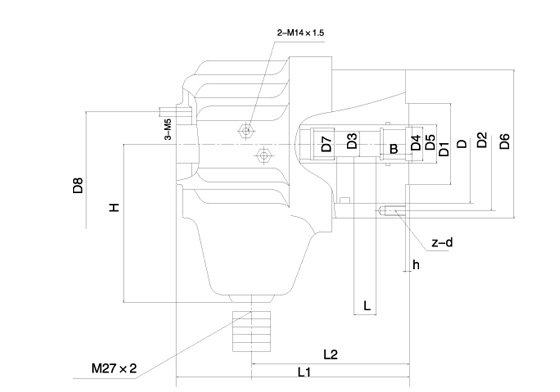

    尺寸图:
    规格 活塞有效面积cm2 活塞行程Lmax 最大使用压力Mpa 极限转速r/min 最大推拉力kN 推荐动力卡盘 净重kg
    P23100×26 66 20 3.5 5000 20 K52160、K55160 13
    P23125×35 103 25 3.5 4000 32 K52、K55(160、200) 16
    P23160×52 162 30 3.5 3500 51 K52、K55(200、250) 30
    P23200×65 261 30 3.5 3000 82 K52、K55(250、315) 42
    注:进出油管采用卡套式端直通管接头,P22200,P2225A管接头管子外径为12mm,其它规格管接头管子外径为10mm,P22200,P22250A泄油管应先用内径14mm的透明塑料管,其它规格为内径12mm透明塑料管。
