回转油缸

首页 > 回转油缸 > 附逆止阀回转油缸

附逆止阀回转油缸

1、高速，注水型回转油压缸.可经由后端回转继手供给切削水。
2、内建逆止阀自锁机构。
3、泄油孔配管务必单独接会油压槽，以避免产生背压。

型号/规格：

型号\规格	活塞面积cm²		行程mm	最高使用回转数 r.p.m	最高使用压力 MPa kgf/cm²	注水部最高使用压力MPa kgf/cm²	GD² kg.m²	重量kg
型号\规格	押侧	拉侧	行程mm	最高使用回转数 r.p.m	最高使用压力 MPa kgf/cm²	注水部最高使用压力MPa kgf/cm²	GD² kg.m²	重量kg
RL-75	42.6	37.1	15	6000	4.0(40)	3.5(35)	0.01	3.1
RL-100	77.0	71.5	20	6000	4.0(40)	3.5(35)	0.04	4.6
RL-125	121.2	113.1	25	6000	4.0(40)	3.5(35)	0.06	7.1
RL-150	175.2	160.8	30	5500	4.0(40)	3.5(35)	0.10	9.7
RL-200	314.1	290.4	35	5500	4.0(40)	3.5(35)	0.30	15.6

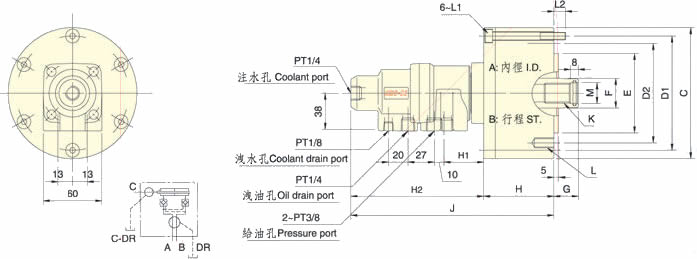

尺寸图：

型号\寸法	A	B	C	D1	D2	E h7	F	G		H	H1	H2	J	K	L	L1	L2	M H8
型号\寸法	A	B	C	D1	D2	E h7	F	max.	min.	H	H1	H2	J	K	L	L1	L2	M H8
RS-75	75	15	107	90		65	30	45	30	57	42	145	202	M20×35	6∼M8×16	M8×60	12	21
RS-100	100	20	132	115	100	80	30	45	25	72	42	145	217	M20×35	6∼M10×20	M8×75	12	21
RS-125	125	25	160	140	130	110	35	50	25	82	41	144	226	M24×45	6∼M12×20	M8×85	12	25
RS-150	150	30	190	170	130	110	45	55	25	95	39	142	237	M30×45	12∼M12×24	M10×100	16	32
RS-200	200	35	245	220	145	120	55	70	35	116	36	139	255	M36×60	12∼M16×30	M10×125	21	38
