    超薄型液压缸
    1、高速中空迴轉油壓缸;(規格有:4"、6"、8"、10"、10"X、12"、15")
    2、中實迴轉油壓缸;(規格有:MH75、MH105、MH125、MH150、MH200)
    採用高級鋁合金製造,體積小重量輕,可減輕機械主軸負擔。
    高轉速由於體型輕巧,精密度高適合高轉速。
    产品规格:
    型式 活塞行程
    (mm)
    活塞面積 最大活塞拉力
    KN(kgf)
    最高使用油壓力
    MPa(kgf/cm2)
    總洩流量
    (l/min)
    最高使用回轉速(r.p.m.) 重量
    (kg)
    慣性矩
    N.m (kgf.m2)
    推側
    (cm2)
    拉側
    (cm2)
    MH75 15 44 39 15.5(1560) 4.0(40.8) 0.8 6,000 3.6 0.108(0.011)
    MH105 20 86 81 32(3240) 4.0(40.8) 0.8 6,000 6.3 0.39(0.04)
    MH125 25 122 115 46(4600) 4.0(40.8) 0.8 6,000 9 0.88(0.09)
    MH150 30 176 160 63(6424) 4.0(40.8) 0.8 5,500 12.5 1.86(0.19)
    MH200 35 314 290 113(11523) 4.0(40.8) 0.8 5,500 21 3.82(0.39)
    规格表:
    型式 A B C D E F G H J K L M N最大 N最小 P Q
    MH75 75 15 115 90 65 30 21 M20x2.5 35 147 66 102 46 31 6-M8x1.25 108
    MH105 105 20 135 100 80 30 21 M20x2.5 35 170 89 125 45 25 6-M10x1.5 131
    MH125 125 25 160 130 110 35 25 M24x3.0 44 178 97 133 51 26 6-M12x1.75 139
    MH150 150 30 190 130 110 45 31 M30x3.5 45 187 106 142 56 26 12-M12x1.75 148
    MH200 200 35 245 145 120 55 37 M36x4.0 60 203 122 158 69 34 12-M16x30 164

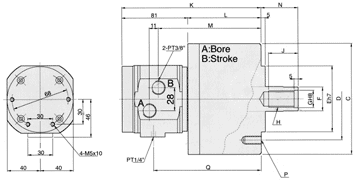

    尺寸图:
