    超薄型液压缸
    1、高速中空迴轉油壓缸;(規格有:4"、6"、8"、10"、10"X、12"、15")
    2、中實迴轉油壓缸;(規格有:MH75、MH105、MH125、MH150、MH200)
    內附逆止閥。
    檢知確認裝置。
    拉桿推力:油壓力 4.0MPa(40.8 kg/cm2)
    總流量:油壓力 30MPa(30.6 kg/cm2) 及溫度50°C
    近接開關:規格 BES516-329-E4-Y(BALLUFF) DC 12/24V 200mA NPN
    产品规格:
    型式 活塞行程 (mm) 活塞面積 最大拉桿推力
    (拉側) KN(kgf)
    最高使用
    油壓力 (拉側) MPa(kgf/cm2)
    總洩流量 (l/min) 最高使用回轉速(r.p.m.) 重量
    (kg)
    慣性矩
    (kgf.m2)
    推側
    (cm2)
    拉側
    (cm2)
    MS105C 20 84 79 29(2957) 4.0(40.8) 0.8 6,000 7.6 0.0125
    MS125C 25 120 113 42(4283) 4.0(40.8) 0.8 6,000 10.5 0.022
    MS150C 30 174 160 60(6118) 4.0(40.8) 0.8 5,500 14 0.047
    MS200C 35 312 290 108(11013) 4.0(40.8) 0.8 5,500 22.5 0.097
    规格表:
    型式 A B C D E F G H J K L M N P
    最大
    P
    最小
    Q R S T
    MS105C 105 20 135 100 80 30 21 M20x2.5 35 252 163 89 152 45 25 6-M10x20 158 23 41
    MS125C 125 25 160 130 110 35 25 M24x3.0 44 260 163 97 160 51 26 6-M12x24 166 23 41
    MS150C 150 30 190 130 110 45 31 M30x3.5 45 269 163 106 169 56 26 12-M12x24 175 23 41
    MS200C 200 35 245 145 120 55 37 M36x4.0 60 288 166 122 183 69 34 12-M16x30 189 28 46

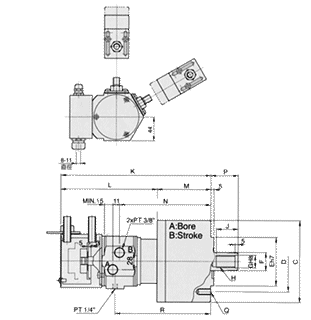

    尺寸图:
