  • 首页 > 通福系列 > 超薄型液压缸
    超薄型液压缸
    1、高速中空迴轉油壓缸;(規格有:4"、6"、8"、10"、10"X、12"、15")
    2、中實迴轉油壓缸;(規格有:MH75、MH105、MH125、MH150、MH200)
    內附逆止閥,當壓力源故障時或油壓配管受損停電等供給壓力異常下降時之壓力保持,免除工作飛出之危險。
    拉桿推力:油壓力 4.0MPa(40.8 kg/cm2)
    總流量:油壓力 3.0MPa(30.6 kg/cm2) 及溫度50°C
    产品规格:
    型式 活塞行程
    (mm)
    活塞面積 最大拉桿推力
    (拉側)
    KN(kgf)
    最高使用油壓力
    MPa (kgf/cm2)
    總洩流量
    (l/min)
    最高使用回轉速(r.p.m.) 重量
    (kg)
    慣性矩
    (kgf.m2)
    推側
    (cm2)
    拉側
    (cm2)
    MS105 20 86 79 29(2957) 4.0(40.8) 0.8 6,000 7.1 0.0125
    MS125 25 122 113 42(4283) 4.0(40.8) 0.8 6,000 10 0.0225
    MS150 30 176 160 60(6118) 4.0(40.8) 0.8 5,500 13.5 0.0475
    MS200 35 314 290 108(11013) 4.0(40.8) 0.8 5,500 22 0.0975
    规格表:
    型式 A B C D E F G H J K L M N P
    最大
    P
    最小
    Q R
    MS105 105 20 135 100 80 30 21 M20x2.5 35 197 108 89 152 45 25 6-M10x20 158
    MS125 125 25 160 130 110 35 25 M24x3.0 44 205 108 97 160 51 26 6-M12x24 166
    MS150 150 30 190 130 110 45 31 M30x3.5 45 214 108 106 169 56 26 12-M12x24 175
    MS200 200 35 245 145 120 55 37 M36x4.0 60 228 106 122 183 69 34 12-M16x30 189

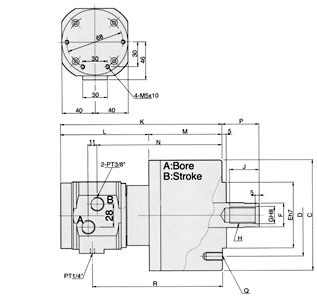

    尺寸图:
