    首页 > 通福系列 > 高速中空回转液压缸
    高速中空回转液压缸
    1、高速中空回转液压缸；（规格有：4"、6"、8"、10"、10"X、12"、15"）
    2、中实回转液压缸；（规格有：MH75、MH105、MH125、MH150、MH200）
    拉杆推力：油压力 4.0MPa(40.8 kg/cm2)
    总流量：油压力 30MPa(30.6 kg/cm2) 及温度50°C
    近接开关：规格 BES516-329-E4-Y(BALLUFF) DC 12/24V 200mA NPN
    产品规格：
    代號 活塞面積 (cm2) 活塞行程 (mm) 最高使用回轉速(r.p.m.) 最高使用壓力 (kgf/cm2) 慣性矩 (kgf.m2) 重量 (kg) 回油量(含內部排油量) (lit/min)
    型式 押側 引側
    RC 4 47 41.5 9 8000 40 0.02 5.6 3
    5 67 64.5 15 8000 0.044 8.6 3
    6 100 89 15 7000 0.078 12 3
    8 161 150 22 6200 0.21 16.8 3.9
    10 198 183 25 4700 0.38 26 4.2
    10X 198 183 25 4700 0.38 26 4.2
    12 252 234 30 3800 0.61 33 4.5
    15 345 336 23 2800 1.21 55 7
    规格表：
    代號 C D E F G H J 貫通孔徑 K M N P S T U V W Z A
    規格
    		 最大 最小 最大 最小
    RC 4 115 100 80 65 44 M38x1.5 28 25 35 44 59 90 105 158 9 0 34 25 5 76
    5 135 115 100 65 48 M42x1.5 36 30 44.8 55 73 106 115 175.5 10 -5 40 25 5 88
    6 155 130 100 80 65 M55x2 46 36 52.9 64 85 118 115 184 10 -5 40 25 5 98
    8 190 170 130 85 70 M60x2 52 36 59.6 73 96 137 130 196 17 -5 47 25 5 110
    10 215 190 160 120 95 M85x2 75 36 84.6 98 121 166 160 230 20 -5 50 25 5 155
    10X 215 190 160 120 95 M87x2 78 36 84.6 98 121 166 160 230 20 -5 50 25 5 155
    12 240 215 180 140 110 M100x2 91 36 99.6 108 138 182 185 253 25 -5 55 25 5 165
    15 310 275 230 166 140 M130x2 117.5 36 118 148 178 225 215 267 18 -5 56 33 5 206
    代號 A1 B1 C1 E1
    深度    		 F1
    深度    		 G1 J1 K1 L1 M1 N1 P1 Q1
    深度    		 R1 S1 T1 W1 X1
    規格
    RC 4 9.5 106 25 M6x10 6-M8x20 114.5 60 47 15 34 53 4 M4x10 5 PT 3/8 6 M34x1.5 32
    5 11 120.5 25 M5x9 6-M10x20 126.5 66 47 15 38 64 4 M5x10 5 PT 3/8 6 M44x1.5 42
    6 11.5 126.5 30 M6x9 12-M10x20 135 76 47 15 50 76 4 M5x10 6 PT 1/2 6 M52x1.5 50
    8 12 136 30 M6x9 12-M10x20 145 86 47 15 55 85 4 M6x12 7 PT 1/2 6 M58x1.5 56
    10 17.5 153.5 35 M6x9 12-M10x20 166.5 101 47 15 80 108 4 M6x12 7 PT 1/2 6 M84x2.0 81
    10X 17.5 153.5 35 M6x9 12-M10x20 166.5 101 47 15 80 108 4 M6x12 7 PT 1/2 6 M84x2.0 81
    12 21 168 35 M6x14 12-M12x24 183 110 47 15 95 120 4 M6x12 7 PT 1/2 6 M99x2 96
    15 21 153.5 45 M6x10.5 12-M16x24 197 129 55 20 123 160 5 M6x12 7 PT 1/2 6 M134x2 131

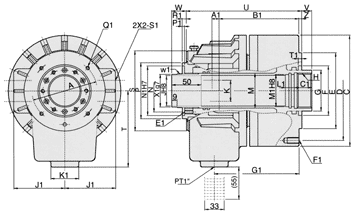

    尺寸图：
