  • 首页 > 通福系列 > 超薄型液压缸
    超薄型液压缸
    1、高速中空迴轉油壓缸;(規格有:4"、6"、8"、10"、10"X、12"、15")
    2、中實迴轉油壓缸;(規格有:MH75、MH105、MH125、MH150、MH200)
    超薄型:總長僅為原來2/3長。
    內裝逆止閥,安全自鎖機構及壓力御載閥。
    裝配時可由後方上緊固鎖。
    产品规格:
    代號 活塞面積 (m2) 活塞行程 (mm) 最高使用回轉速(r.p.m.) 最高使用壓力 (kgf/cm2) 慣性矩 (kgf.m2) 重量 (kg) 回油量(含內部排油量) (lit/min)
    型式
    押側 引側
    RCS 6 100 89 15 8000 40 0.071 9 3
    8 148 138 22 6500 0.129 13 3.8
    10 183 169 25 5500 0.251 18.7 4.1
    规格表:
    代號 C D E F G H J
    貫通孔徑
    K M N P S T U V W Z A B
    型式
    最大 最小 最大 最小
    RCS 6 165 130 100 80 65 M55x2.0 46 40 52.9 64 85 116 120 139.5 14 -1 40 25 5 98 147
    8 185 170 130 85 70 M60x2.0 52 40 59.6 73 96 135 130 150.5 21 -1 42 20 5 110 165
    10 215 190 160 120 95 M85x2.0 75 46 84.6 98 121 163 160 169.5 24 -1 50 25 5 155 195
    代號 A1 B1 C1 E1
    深度
    F1
    深度
    G1 J1 K1 L1 M1 N1 P1 Q1
    深度
    R1 S1 T1 W1 X1
    型式
    RCS 6 10.5 105 30 M6x6 12-M10x20 101.5 76 47 15 50 76 1.5 M5x6 5 PT 3/8 8 M52x1.5 50
    8 11.5 110.5 30 M6x9 12-M10x20 110.5 86 47 15 55 85 3 M6x7 5 PT 1/2 6 M58x1.5 56
    10 17.5 125.5 35 M6x10 12-M10x20 126.5 101 47 15 80 108 3 M6x7 7 PT 1/2 6 M84x2.0 81

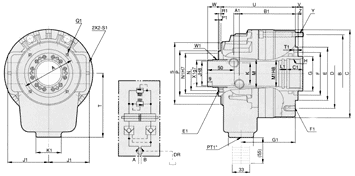

    尺寸图:
