    首页 > 通福系列 > 三爪中空液压卡盘
    三爪中空液压卡盘
    1、二、三、四爪中空液压卡盘；（规格有：4"、5"、6"、8"、10"、12"、15"）
    2、二、三、四爪中实液压卡盘；（规格有：6"、8"、10"、12"、15"）
    3、立式与卧式液压卡盘系列；（规格有：6"、8"）
    产品规格：
    型式
    		 TF3B-5A4 TF3B-6A5 TF3B-8A5 TF3B-8A6 TF3B-10A6 TF3B-10A8 TF3B-12A8 TF3B-15A8 TF3B-15A11
    尺寸
    通孔径 (mm) 33 45 52 52 75 75 91 117.5 117.5
    柱塞行程 (mm) 10 12 16 16 19 19 23 23 23
    爪行程 (直径) (mm) 5.4 5.5 7.4 7.4 8.8 8.8 10.6 10.6 10.6
    最大拉杆推力 (kgf) 1700 2200 3400 3400 4300 4300 5500 7240 7240
    最大夹持力/油压压力
    (kgf)/(kgf/cm2)    		 3600 / 29.6 5700 / 28.5 8800 / 26.5 8800 / 26.5 11000 / 27.5 11000 / 27.5 14300 / 27.5 18355 / 23.5 18355 / 23.5
    最高使用回转速 (r.p.m.) 7000 6000 4900 4900 4200 4200 3300 2500 2500
    重量 (kg) 6.9 14.2 25.8 24.05 40.9 37.4 59.5 134 127
    搭配液压缸 RC5 RC6 RC8 RC8 RC10 RC10 RC12 RC15 RC15
    搭配生爪 HC05 HC06 HC08 HC08 HC10 HC10 HC12 HC15 HC15
    搭配硬爪 HJ05 HJ06 HJ08 HJ08 HJ10 HJ10 HJ12 HJ15 HJ15
    规格表：
    型式
    		TF3B-5A4 TF3B-6A5 TF3B-8A5 TF3B-8A6 TF3B-10A6 TF3B-10A8 TF3B-12A6 TF3B-12A8 TF3B-15A8 TF3B-15A11
    尺寸
    A 135 169 210 210 254 254 304 304 381 381
    B 71 91 109 103 120 113 129 122 160 149
    G(H6) 96 116 133.35 150 171.45 190 190 190 235 260
    D 14 20 25 25 30 30 30 30 43 43
    E 15 15 22 17 25 18 25 18 33 22
    F 63.513 82.563 82.563 106.375 106.375 139.719 106.375 139.719 139.719 196.869
    C(H6) 110 140 170 170 220 220 220 220 300 300
    H 82.55 104.78 104.78 133.35 133.35 171.45 133.35 171.45 171.45 235
    J 15.5 16 13 18 18 24 25 25 24 28
    K 3xM10 6xM10 6xM12 6xM12 6xM16 6xM16 6xM16 6xM16 6xM20 6xM20
    L 33 45 52 52 75 75 91 91 117.5 117.5
    M 4 5 5 5 5 5 6 6 6 6
    N 最大 26.5 32 38.7 38.7 51 51 61.3 61.3 82 82
    N 最小 23.8 29.25 35 35 46.6 46.6 56 56 76.7 76.7
    O 最大 19.5 24 30 30 34.5 34.5 46.5 46.5 46.75 46.75
    O 最小 6 7.5 10.5 10.5 12 12 12 12 13.75 13.75
    P 最大 16 26 37.5 31.5 33.5 26.5 33 26 40 34
    P 最小 6 14 21.5 15.5 14.5 7.5 10 3 17 11
    Q 2 2 2 2 2 2 2 2 5 5
    R 10 12 14 14 16 16 21 21 22 24
    S 20 19 20.5 20.5 25 25 28 28 39 39
    T 23 32 37 37 42 42 52 52 62 62
    U 最大 M40x1.5 M55x2.0 M60x2.0 M60x2.0 M85x2.0 M85x2.0 M100x2.0 M100x2.0 M130x2.0 M130x2.0
    V 3xM6 3xM6 6xM10 3xM6 6xM12 6xM8 6xM12 6xM8 6xM16 3xM10
    W 45 60 66 66 94 94 108 108 139 139
    参考图 Fig 1 Fig 1 Fig 2 Fig 1 Fig 2 Fig 1 Fig 2 Fig 1 Fig 2 Fig 1

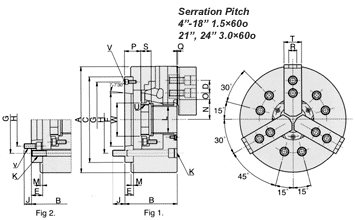

    尺寸图：
