    首页 > 通福系列 > 三爪中空液压卡盘
    三爪中空液压卡盘
    1、二、三、四爪中空液压卡盘；（规格有：4"、5"、6"、8"、10"、12"、15"）
    2、二、三、四爪中实液压卡盘；（规格有：6"、8"、10"、12"、15"）
    3、立式与卧式液压卡盘系列；（规格有：6"、8"）
    产品规格：
    型式
    		 TF3X-6A5 TF3X-8A6 TF3X-10A8
    尺寸
    通孔径 (mm) 52 66 78
    柱塞行程 (mm) 12 17 19
    爪行程 (直径) (mm) 5.5 7.4 8.8
    最大拉杆推力 (kgf) 2200 3400 4300
    最大夹持力/油压压力
    (kgf)/(kgf/cm2)    		 5700 / 18 8700 / /18 11000 / 27.5
    最大速度 (r.p.m.) 6000 4600 4200
    重量 (kg) 14.2 24.5 37.4
    搭配液压缸 RC-8 RC-10 RC-10X
    搭配生爪 HC06 HC08 HC10
    搭配硬爪 HJ06 HJ08 HJ10
    规格表：
    型式
    		 TF3X-6A5 TF3X-8A6 TF3X-10A8
    尺寸
    A 175 215 254
    B 75 108.5 113
    G(H6) 116 150 190
    D 20 25 30
    E 30 22.5 18
    F 82.563 106.36 139.719
    C(H6) 140 170 220
    H 104.78 133.4 171.45
    J 16 18 24
    K 6xM10 6xM12 6xM16
    L 52 66 78
    M 5 7 5
    N 最大 32 46 51
    N 最小 29.25 42 46.6
    O 最大 24 25.5 34.5
    O 最小 7.5 10.5 12
    P 最大 25 12.5 26.5
    P 最小 12.5 -4.5 7.5
    Q 2 2 2
    R 12 14 16
    S 19 25 25
    T 32 37 42
    U 最大 M60x2.0 M74xP2.0 M87x2.0
    V 6-M10 6-M12 -
    W 66 82 96
    参考图 Fig 2 Fig 2 Fig 1

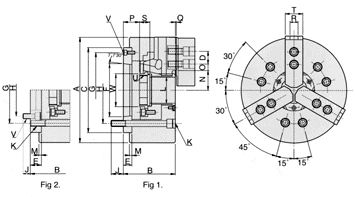

    尺寸图：
