    四爪中空卡盘
    1、二、三、四爪中空液压卡盘；（规格有：4"、5"、6"、8"、10"、12"、15"）
    2、二、三、四爪中实液压卡盘；（规格有：6"、8"、10"、12"、15"）
    3、立式与卧式液压卡盘系列；（规格有：6"、8"）
    产品规格：
    尺寸 TF4B-6A5 TF4B-8A5 TF4B-8A6 TF4B-10A6 TF4B-10A8 TF4B-12A8 TF4B-15A8 TF4B-15A11
    型式
    A 169 210 210 254 254 304 381 381
    B 91 109 103 120 113 122 160 163
    G(H6) 116 133.35 150 171.45 190 190 235 260
    D 20 25 25 30 30 30 43 43
    E 15 23 17 25 18 18 33 22
    F 82.563 82.563 106.375 106.375 139.719 139.719 196.869 196.869
    C(H6) 140 170 170 220 220 220 300 300
    H 104.78 104.78 133.35 133.35 171.45 171.45 171.45 235
    J 16 13 18 18 24 25 24 28
    K 4xM10 4xM12 4xM12 4xM16 4xM16 4xM16 4xM20 4xM20
    L 4.5 52 52 75 75 91 117.5 117.5
    M 5 5 5 5 5 6 6 6
    N 最大 32 38.7 38.7 51 51 61.3 82 82
    N 最小 29.25 35 35 46.6 46.6 56 76.7 76.7
    O 最大 24 30 30 34.5 34.5 46.5 46.75 46.75
    O 最小 75 10.5 10.5 12 12 12 13.75 13.75
    P 最大 26 37.5 31.5 33.5 26.5 26 40 29
    P 最小 14 22.5 15.5 14.5 7.5 3 17 6
    Q 2 2 2 2 2 2 5 5
    R 12 14 14 16 16 21 24 24
    S 19 20.5 20.5 25 25 28 43 43
    T 32 37 37 42 42 52 62 62
    U 最大 M55x2.0 M60x2.0 M60x2.0 M85x2.0 M85x2.0 M100x2.0 M130x2.0 M130x2.0
    V 4xM6 4xM6 4xM6 6xM12 4xM8 4xM8 4xM10 4xM10
    W 60 66 66 94 94 108 139 139
    参考图 Fig 1 Fig 2 Fig 1 Fig 2 Fig 1 Fig 1 Fig 2 Fig 1

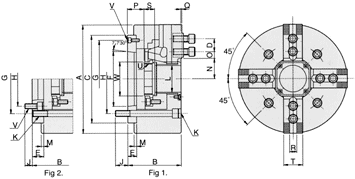

    尺寸图：
