  • 首页 > 通福系列 > 二爪中空液压卡盘
    二爪中空液压卡盘
    1、二、三、四爪中空液压卡盘;(规格有:4"、5"、6"、8"、10"、12"、15")
    2、二、三、四爪中实液压卡盘;(规格有:6"、8"、10"、12"、15")
    3、立式与卧式液压卡盘系列;(规格有:6"、8")
    产品规格:
    型式
    TF2B
    尺寸 5 6 8 10 12 15
    爪行程 (直徑) (mm) 5.4 5.5 7.4 8.8 10.6 10.6
    柱塞行程 (mm) 10 12 16 19 23 23
    最大、最小把握桿 (mm) 最大 135 165 210 210 304 381
    最小 10 10 12 16 38 40
    最高使用回轉速 (r.p.m.) 7000 6000 4900 4200 3300 2500
    最大拉桿推力 (kgf) 1158 1450 2250 2850 3667 4793
    把握力 (Total jaw force) (kgf) 2399 3800 5600 7400 9600 12236
    GD2 慣性矩 w.D2 (kg•m2) 0.68 0.225 0.66 1.23 2.8 9.09
    重量 (kg) 6.5 11.5 21.3 33.5 52 115
    搭配液壓缸
    最高使用壓力 (kgf/cm2)
    - RC-5 RC-6 RC-8 RC-10 RC-12 RC-15
    19 19 17.5 18.5 18.5 15.3
    规格表:
    代號 A B C
    (H6)
    F H J K L M N O P
    規格 最大 最小 最大 最小 最大 最小
    TF2B 5 135 60 110 4 82.55 33 6-M10 16 14 26.5 23.8 19.5 6 16 6
    6 169 81 140 5 104.78 45 6-M12 20 20 32 29.54 24 7.5 11 -1
    8 210 91 170 5 133.35 52 6-M12 22 25 38.7 35 30 10.5 14.5 -1.5
    10 254 100 220 5 171.45 75 6-M16 23 30 51 46.6 34.5 12 8.5 -10.5
    12 304 110 220 6 171.45 91 6-M16 30 30 61.3 56 46.5 12 8 -15
    15 381 133 300 6 235 117.5 6-M10 16 43 82 76.7 46.5 13.5 23 0
    规格表:
    代號 Q R S T U
    最大
    X
    規格
    TF2B 5 23 10 20 26 M40x1.5 12
    6 32 12 19 29 M55x2.0 20
    8 37 14 23.5 39 M60x2.0 30
    10 42 16 25 43 M85x2.0 45
    12 52 21 28 51 M100x2.0 50
    15 62 24 43 66 M130x2.0 60

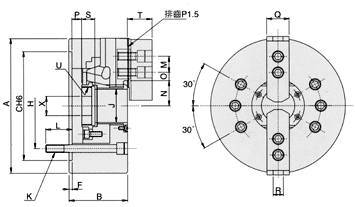

    尺寸图:
