    首页 > 通福系列 > 三爪中空液压卡盘
    三爪中空液压卡盘
    1、二、三、四爪中空液压卡盘；（规格有：4"、5"、6"、8"、10"、12"、15"）
    2、二、三、四爪中实液压卡盘；（规格有：6"、8"、10"、12"、15"）
    3、立式与卧式液压卡盘系列；（规格有：6"、8"）
    产品规格：
    型式 TF3B
    性能 4 5 6 8 10 12 15
    爪之行程 (直径) (mm)
    		5.4 5.4 5.5 7.4 8.8 10.6 10.6
    柱塞行程 (mm)
    		10 10 12 16 19 23 23
    最大、最小把握径 (mm)
    		 最大 110 135 165 210 254 304 381
    最小 5 10 10 12 16 38 40
    最高使用回转速
    		 (r.p.m.) 8000 7000 6000 4900 4200 3300 2600
    最大拉杆推力
    		 KN (kgf) 14 (1428) 17.5 (1784) 22 (2243) 34 (3467) 43 (4385) 55 (5608) 7240
    把握力(Total jaw force)
    		KN (kgf) 28.5
    (2906)    		 36
    (3671)    		 57
    (5812)    		 86
    (8769)    		 111
    (11319)    		 144
    (14686)    		 180
    (18355)
    GD2 惯性矩 w.D2
    		(kgf•m2) 0.026 0.07 0.23 0.68 1.26 2.95 9.09
    重量
    		 (kg) 4 6.7 12.5 22.6 37 61 120
    搭配液压缸
    最高使用压力 (kgf/cm2)
    		 - RC-4 RC-5 RC-6 RC-8 RC-10 RC-12 RC-15
    24.5 29.5 28.5 27 27.5 27.5 23.5
    规格表：
    规格
    		 TF3B
    代号
    		 4 5 6 8 10 12 15
    A 59 60 81 91 100 110 133
    B 110 135 169 210 254 304 381
    CH6 85 110 140 170 220 220 300
    D 70.6 82.55 104.78 133.35 171.45 171.45 235
    E 4 4 5 5 5 6 6
    F 26 33 45 52 75 91 117.5
    G 最大 3.5 1 11 14.5 8.5 8 23
    最小 -6.5 -9 -1 -1.5 -10.5 -15 0
    H 17.5 20 19 20.5 25 28 35
    J 12 12 20 30 45 50 50
    K 最大 M32x1.5 M40x1.5 M55x2 M60x2 M85x2 M100x2 M130x2.0
    L 3-M10x60 3-M10x60 6-M10x80 6-M12x90 6-M16x100 6-M16x110 6-M20x150
    M 24 26 29 39 43 51 61
    N 49.5 54 66 95 110 111 135
    P 14 14 20 25 30 30 43
    Q 最大 23 26.5 32 38.7 51 61.3 70
    最小 20.3 23.8 29.25 35 46.6 56 64.7
    R 最大 11.25 19.75 22.75 29.75 33.75 45.75 54.75
    最小 6.75 7.75 9.25 14.75 14.25 15.75 20.25
    S 1.5 1.5 1.5 1.5 1.5 1.5 1.5
    T 23 23 32 37 40 50 50

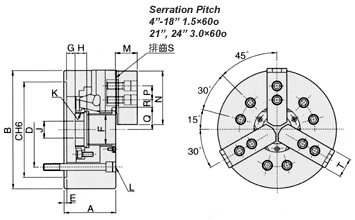

    尺寸图：
