  • 首页 > 通福系列 > 三爪中实液压卡盘
    三爪中实液压卡盘
    1、二、三、四爪中空液压卡盘;(规格有:4"、5"、6"、8"、10"、12"、15")
    2、二、三、四爪中实液压卡盘;(规格有:6"、8"、10"、12"、15")
    3、立式与卧式液压卡盘系列;(规格有:6"、8")
    产品规格:
    尺寸 V-206 V-208 V-210 V-212 V-215
    型式
    A 165 210 254 304 318
    B 74 85 89 106 114
    K(H6) 140 170 220 220 300
    M 5 5 5 6 6
    C 104.78 133.35 171.45 171.45 235
    P 21 25 34 34 -
    L 6-M10 6-M12 6-M16 6-M16 6-M20
    N 14 20 18 22 29
    F 20 25 30 30 43
    Q 最大 37.8 46.3 51.1 61 77.5
    最小 33.55 41.9 46.7 55.75 69.5
    E 最大 18 22.5 37.5 47 50.25
    最小 7.5 9 10.5 11 23.25
    H 最大 104.6 132 158 163 104
    最小 84.6 111 133 133 69
    S 12 14 16 18 25.5
    R 31 35 40 50 50
    J M16x2.0 M20x2.5 M20x2.5 M20x2.5 M30x3.5
    G 4 5 5 5 2
    O 34 38 45 50 60
    I 36 36 36 36 55
    规格表:
    尺寸 V-206 V-208 V-210 V-212 V-215
    型式
    A 165 210 254 304 318
    B 74 85 89 106 114
    K(H6) 140 170 220 220 300
    M 5 5 5 6 6
    C 104.78 133.35 171.45 171.45 235
    P 21 25 34 34 -
    L 6-M10 6-M12 6-M16 6-M16 6-M20
    N 14 20 18 22 29
    F 20 25 30 30 43
    Q 最大 37.8 46.3 51.1 61 77.5
    最小 33.55 41.9 46.7 55.75 69.5
    E 最大 18 22.5 37.5 47 50.25
    最小 7.5 9 10.5 11 23.25
    H 最大 104.6 132 158 163 104
    最小 84.6 111 133 133 69
    S 12 14 16 18 25.5
    R 31 35 40 50 50
    J M16x2.0 M20x2.5 M20x2.5 M20x2.5 M30x3.5
    G 4 5 5 5 2
    O 34 38 45 50 60
    I 36 36 36 36 55

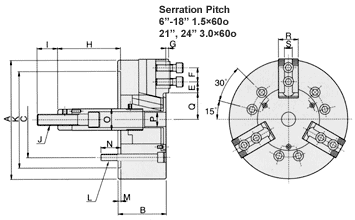

    尺寸图:
