    首页 > 通福系列 > 三爪中实液压卡盘
    三爪中实液压卡盘
    1、二、三、四爪中空液压卡盘；（规格有：4"、5"、6"、8"、10"、12"、15"）
    2、二、三、四爪中实液压卡盘；（规格有：6"、8"、10"、12"、15"）
    3、立式与卧式液压卡盘系列；（规格有：6"、8"）
    产品规格：
    尺寸 爪行程(mm) 柱塞行程(mm) 最大推力 (kgf) 最大夹持力/油压压力
    (kgf)/(kgf/cm2)
    最大速度 (r.p.m.)
    重量 (kg)
    惯性矩 (kgf.m2)
    搭配液压缸    		 搭配生爪 搭配硬爪
    型式
    V-206A5 8.5 20 1835 5253 / 25.5 5270 12.5 0.045 MH105 HC06 HJ06
    V-208A6 8.8 21 2549 7548 / 24.5 4765 24.4 0.137 MH125 HC08 HJ08
    V-210A6 8.8 25 2957 10013 / 28.6 4010 40.65 0.3 MH125 HC10 HJ10
    V-210A8 8.8 25 2957 10013 / 28.6 4010 37.15 0.3 MH125 HC10 HJ10
    V-212A8 10.5 30 4181 15807 / 27.5 3380 61.75 0.725 MH150 HC12-1 HJ12-1
    V-215A8 16 35 8362 25391 / 30.6 3000 105 1.8 MH150 HC-15-1 HJ15-1
    V-215A11 16 35 8362 25391 / 30.6 3000 103 1.8 MH200 HC15-1 HJ15-1
    规格表：
    型式 V-206A5 V-208A5 V-208A6 V-210A6 V-210A8 V-212A8 V-215A8 V-215A11
    尺寸
    A 165 210 210 254 254 304 381 381
    B 84 103 97 109 102 118 141 130
    C 104.78 104.78 133.35 133.35 171.45 171.45 171.45 235
    F 20 25 25 30 30 30 43 43
    K 140 170 170 220 220 220 300 300
    L 6-M10 6-M12 6-M12 6-M16 6-M16 6-M16 6-M16 6-M20
    M 5 5 5 5 5 6 6 6
    N 14 13 18 18 25 25 24 32
    P 21 21 25 34 34 34 - -
    T 15 23 17 25 18 18 33 22
    V 82.563 82.563 106.375 106.375 139.719 139.719 139.719 196.869
    U 116 133.35 150 171.45 190 190 235 260
    参考图 Fig-1 Fig-2 Fig-1 Fig-2 Fig-1 Fig-1 Fig-2 Fig-1
    规格表：
    型式 V-206A5 V-208A5 V-208A6 V-210A6 V-210A8 V-212A8 V-215A8 V-215A11
    尺寸
    E 最大 18 22.5 22.5 37.5 37.5 47 50.25 50.25
    最小 7.5 9 9 10.5 10.5 11 23.25 23.25
    G 4 5 5 5 5 5 2 2
    H 最大 89.6 109 115 133 140 145 71 82
    最小 69.6 88 94 108 115 115 36 47
    I 36 36 36 36 36 36 55 55
    J M16x2.0 M20x2.5 M20x2.5 M20x2.5 M20x2.5 M20x2.5 M30x3.5 M30x3.5
    O 34 38 38 45 45 50 60 60
    Q 最大 37.8 46.3 46.3 51.1 51.1 61 77.5 77.5
    最小 33.5 41.9 41.9 46.7 46.7 55.75 69.5 69.5
    R 31 35 35 40 40 50 50 50
    S 12 14 14 16 16 18 25.5 25.5
    W 3-M6 3-M10 3-M6 6-M12 6-M8 6-M8 6-M16 3-M10
    参考图 Fig-1 Fig-2 Fig-1 Fig-2 Fig-1 Fig-1 Fig-2 Fig-1

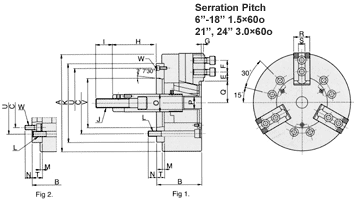

    尺寸图：
