    三爪大孔径中空卡盘
    1、楔型三爪大贯通孔径。特别适合异形物的夹持。
    2、摺动面均经过硬化及精密研磨,并直接润滑。
    3、具有高刚性结构及高夹持精度的特性。
    型号说明:
    注:红色数据为3H-BA型的寸法.
    型号\规格 楔心行程
    mm
    爪行程
    (直径)mm
    夹持直径
    mm
    油压缸推力
    kgf
    最大夹持力
    kgf
    最高回转数
    r.p.m
    GD²
    kg.m²
    重量kg 适用油缸/
    最大使用压力
    最大 最小
    3H-06B A5 12 5.5 170 22 1900 5800 5300 0.06 11 12.8 TH-852/17
    3H-08B A5 16 7.4 210 27 2850 8550 4600 0.15 23 25.5 TH-1068/17
    3H-08B A6 16 7.4 210 27 2850 8550 4600 0.15 23 24.1 TH-1068/17
    3H-10B A6 19 8.8 254 34 3900 11300 4000 0.32 34 41 TH-1078/27
    3H-10B A8 19 8.8 254 34 3900 11300 4000 0.32 34 39.5 TH-1078/27

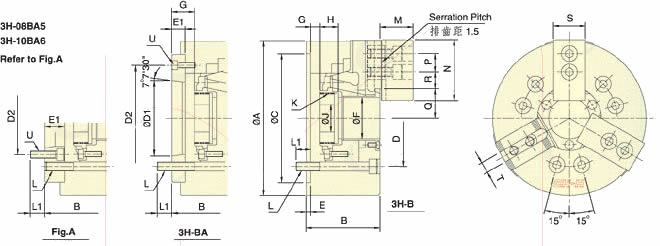

    尺寸图:
    注:红色数据为3H-BA型的寸法.
    型号\寸法 A B C(H6) D D1 D2 E E1 F G max. G min. H J
    3H-06B A5 170 81 91 140 104.8 82.56 116 5 15 45 11 26 -1 14 19 20
    3H-08B A5 210 91 109 170 133.4 82.56 104.8 5 23 52 14.5 37.5 -1.5 21.5 20.5 30
    3H-08B A6 210 91 103 170 133.4 106.38 150 5 17 52 14.5 31.5 -1.5 15.5 20.5 30
    3H-10B A6 254 100 120 220 171.5 106.38 133.4 5 25 75 8.5 33.5 -10.5 14.5 25 45
    3H-10B A8 254 100 113 220 171.5 139.72 190 5 18 75 8.5 26.5 -10.5 7.5 25 45
    注:红色数据为3H-BA型的寸法.
    型号\寸法 K max. L L1 M N P Q max. Q min. R max. R min. S T U
    3H-06B A5 M60×2 6∼M10 16 16 37 73 20 35.5 32.8 20.1 9.3 31 12 3∼M6
    3H-08B A5 M74×2 6∼M12 20 17 38 95 25 45.7 42 23.8 14.3 35 14 6∼M10
    3H-08B A6 M74×2 6∼M12 20 18 38 95 25 45.7 42 23.8 14.3 35 14 3∼M6
    3H-10B A6 M87×2 6∼M16 22 18 43 110 30 52 47.6 34.5 12 40 16 6∼M12
    3H-10B A8 M87×2 6∼M16 22 24 43 110 30 52 47.6 34.5 12 40 16 3∼M8
