    首页 > 卡盘 > 四爪中空卡盘
    四爪中空卡盘
    1、为楔形四爪大贯通孔径。特别适合异形物的夹持。
    2、摺动面均经过硬化及精密研磨，并直接润滑。
    3、具有高刚性结构及高夹持精度的特性。
    型号说明：
    注：红色数据为4HA型的寸法.
    型号\寸法 A B C(H6) D D1 D2 E E1 F G max. G min. H J
    4H-06 A5 169 81 91 140 104.8 82.56 116 5 15 45 11 26 -1 14 19 20
    4H-08 A5 210 91 109 170 133.4 82.56 104.8 5 23 52 14.5 37.5 -1.5 21.5 20.5 30
    4H-08 A6 210 91 103 170 133.4 106.38 150 5 17 52 14.5 31.5 -1.5 15.5 20.5 30
    4H-10 A6 254 100 120 220 171.5 106.38 133.4 5 25 75 8.5 33.5 -10.5 14.5 25 45
    4H-10 A8 254 100 113 220 171.5 139.72 190 5 18 75 8.5 26.5 -10.5 7.5 25 45
    4H-12 A8 304 110 122 220 171.5 139.72 190 6 18 91 8 26 -15 3 28 50
    4H-15 A11 381 133 149 300 235 196.87 260 6 22 117.5 11 33 -12 10 39 60

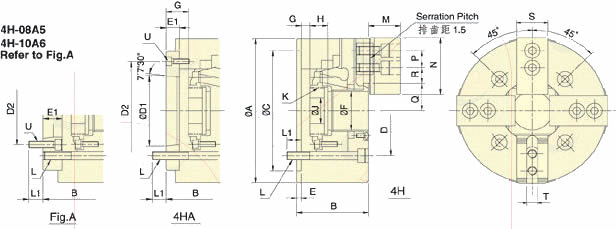

    尺寸图：
    注：红色数据为4HA型的寸法.
    型号\寸法 A B C(H6) D D1 D2 E E1 F G max. G min. H J
    4H-06 A5 169 81 91 140 104.8 82.56 116 5 15 45 11 26 -1 14 19 20
    4H-08 A5 210 91 109 170 133.4 82.56 104.8 5 23 52 14.5 37.5 -1.5 21.5 20.5 30
    4H-08 A6 210 91 103 170 133.4 106.38 150 5 17 52 14.5 31.5 -1.5 15.5 20.5 30
    4H-10 A6 254 100 120 220 171.5 106.38 133.4 5 25 75 8.5 33.5 -10.5 14.5 25 45
    4H-10 A8 254 100 113 220 171.5 139.72 190 5 18 75 8.5 26.5 -10.5 7.5 25 45
    4H-12 A8 304 110 122 220 171.5 139.72 190 6 18 91 8 26 -15 3 28 50
    4H-15 A11 381 133 149 300 235 196.87 260 6 22 117.5 11 33 -12 10 39 60
    注：红色数据为4HA型的寸法.
    型号\寸法 K max. L L1 M N P Q max. Q min. R max. R min. S T U
    4H-06 A5 M55×2 4∼M10 16 16 37 73 20 32 29.3 22.8 9.3 31 12 3∼M6
    4H-08 A5 M60×2 4∼M12 20 17 38 95 25 38.7 35 29.8 14.8 35 14 6∼M10
    4H-08 A6 M60×2 4∼M12 20 18 38 95 25 38.7 35 29.8 14.8 35 14 3∼M6
    4H-10 A6 M85×2 4∼M16 22 18 43 110 30 51 46.6 33.8 14.3 40 16 6∼M12
    4H-10 A8 M85×2 4∼M16 22 24 43 110 30 51 46.6 33.8 14.3 40 16 3∼M8
    4H-12 A8 M100×2 4∼M16 23 25 51 130 30 61.3 56 45.8 15.8 50 21 3∼M8
    4H-15 A11 M130×2 4∼M20 30 28 66 165 43 82 76.7 46.8 13.8 62 25 4∼M10
