型号说明：
| 型号\规格 |
最高回转速 |
最大拉力
（kN） |
最大静夹持力
（kN） |
最大设定油压压力
（Mpa） |
净重
（kg） |
搭配油压缸型号 |
夹持范围 |
| CL-06 |
5000 |
1730 (17) |
5200 (51) |
27 (2.6) |
11.4 |
L1020 |
∮18-∮165 |
| CL-08 |
4600 |
2440 (24) |
7440 (73) |
25 (2.5) |
21.9 |
L1225 |
∮12-∮210 |
| CL-10 |
4000 |
2850 (28) |
10810 (106) |
29 (2.8) |
33.4 |
L1225 |
∮16-∮254 |
| CL-12 |
3200 |
4080 (40) |
15500 (152) |
29 (2.8) |
58.5 |
L1530 |
∮18-∮304 |
| CL-15 |
2800 |
8260 (81) |
25290 (248) |
32.5 (3.2) |
100.6 |
L2035 |
∮68-∮381 |
| 型号\规格 |
主轴鼻端番号 |
A |
B |
C(H6) |
D |
E |
E1 |
F |
G |
H |
J |
K |
L |
M |
Nmax |
| CL-06 |
A2-5 |
165 |
74 |
140 |
82.563 |
15 |
-- |
5 |
116 |
104.8 |
21 |
6-M10×1.5P |
14 |
20 |
37.8 |
| CL-08 |
A2-6(A2-5) |
210 |
85 |
170 |
106.375 |
17 |
23 |
5 |
150 |
133.4 |
25 |
6-M12×1.75P |
18 |
25 |
46.3 |
| CL-10 |
A2-8(A2-6) |
254 |
89 |
220 |
139.719 |
18 |
28 |
5 |
190 |
171.4 |
34 |
6-M16×2P |
25 |
30 |
51.1 |
| CL-12 |
A2-8 |
304 |
106 |
220 |
139.719 |
18 |
-- |
6 |
190 |
171.4 |
34 |
6-M16×2P |
25 |
30 |
61 |
| CL-15 |
A2-11 |
381 |
114 |
300 |
196.869 |
22 |
-- |
6 |
260 |
235 |
-- |
6-M20×2.5P |
33 |
43 |
77.5 |

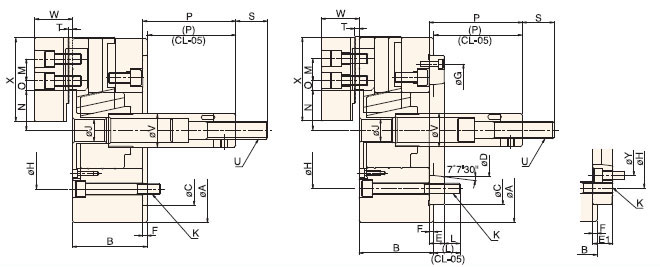

尺寸图：
| 型号\寸法 | N
min |
O
max |
O
min |
P
max |
P
min |
Q |
R |
S |
T |
U |
V |
W |
X |
Y |
柱塞行程
(mm) |
爪行程
(直径mm) |
| CL-06 |
33.25 |
18 |
7.5 |
101.5 |
81.5 |
31 |
12 |
36 |
4 |
M16×2P |
34 |
35 |
72 |
-- |
20 |
8.5 |
| CL-08 |
41.9 |
22.5 |
9 |
127 |
106 |
35 |
14 |
36 |
5 |
M20×2.5P |
38 |
42 |
95 |
104.8 |
21 |
8.8 |
| CL-10 |
46.7 |
37.5 |
10.5 |
158 |
133 |
40 |
16 |
36 |
5 |
M20×2.5P |
45 |
46 |
110 |
133.4 |
25 |
8.8 |
| CL-12 |
55.75 |
47 |
11 |
163 |
133 |
50 |
18 |
36 |
5 |
M20×2.5P |
50 |
54 |
130 |
-- |
30 |
10.5 |
| CL-15 |
69.5 |
50.25 |
23.25 |
104 |
69 |
50 |
25.5 |
55 |
2 |
M30×3.5P |
60 |
61 |
135 |
-- |
35 |
16 |
|
