  • 首页 > 卡盘 > 内藏式三爪气压夹盘
    内藏式三爪气压夹盘
    夹持工作的同轴度及重现度达成1µm。
    1.预防治具孔及预留自动润滑管道:
     爪壳预防治具孔,有额外固定需要时不须在追加加工;且预留自动润滑管道,可与自动润滑装置连接。
    2.内藏式气缸:
     气缸与夹盘直接设计,确保作动夹持的稳定性。
    3.生爪精密定位:
     设有定位销使生爪在重复拆装式仍保持良好的定位精度。
    4.超高精度夹持提高工作效率:
     夹持工件的同轴度及重覆夹持精度可达成1µm,简化操作,实现高效率的精密加工。
    5.群组安装效益:
     将数个夹盘连接安装于固定盘上,快速换模的目的即可连成,省时迅速。
    6.凸缘设计:
     个别安装夹盘与工作台时,只需配合T螺丝安装简易,免除固定夹盘必须使用连接盘的困扰。
    型号说明:
    型号\规格
    (Kpa)
    重复夹持精度 空压夹持力(kN)
    MTK-04 0.001 310  (3.1)
    MTK-06 0.001 790  (7.8)
    MTK-08 0.001 1450 (14.3)

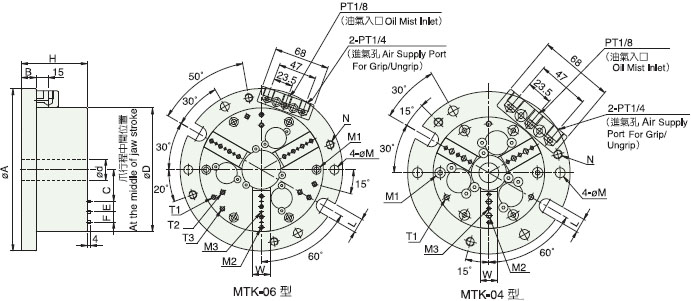

    尺寸图:
    型号\规格 A B D d(h7) H W L M
    MTK-04 148 17 101.6 18 80 16 13

    ∮9(PCD∮130)

    MTK-06 200 18 152.4 26 81 22 18 ∮11(PCD∮180)
    MTK-08 248 18 203.2 50 104 25 18 ∮11(PCD∮230)
    型号/尺寸:
    型号\寸法 M2 M3 N T1
    MTK-04 6-M5×0.8P 9-∮3.18 -- 3-M5×0.8P(PCD∮88.9)
    MTK-06 12-M5×0.8P 9-∮3.18 6-M10×1.5P 3-M6×1P(PCD∮135.89 )
    MTK-08 6-M10×1.5P 6-∮6.35 6-M10×1.5P 3-M8×1.25P(PCD∮182.88 )
    型号\规格
    (Kpa)
    T2 爪行程(直径mm)
    MTK-04 -- 0.01 3
    MTK-06 3-M6×1P(PCD∮110) 0.01 3
    MTK-08 2-M8×1.25P(PCD∮150) 0.01 3
