  • 首页 > 卡盘 > 三爪中空油压夹头
    三爪中空油压夹头
    1、超大的贯通孔径。
    2、高速回转。
    型号说明:
    型式 通孔径
    mm
    柱塞行程
    mm
    爪行程
    (直径)mm
    最大拉杆推力
    (kgf)
    最大夹持力
    (kgf)
    最大使用油压力
    (kgf/cm²)
    最高转速
    (r.p.m)
    重量
    kg
    惯性矩
    (kgf/m²)
    适合油压缸 适合生爪 适合硬爪
    N-204 Ø26 10 5.4 1400 2900 31 8000 4 0.007 M0928 HC04 HJ05
    N-205 Ø33 10 5.4 1700 3600 29.6 7000 7 0.0175 M1036 HC05 HJ05
    N-206 Ø45 12 5.5 2200 5700 28.5 6000 13.5 0.057 M1246 HC06 HJ06
    N-208 Ø52 16 7.4 3500 8900 26.5 4900 23 0.17 M1552 HC08 HJ08
    N-210 Ø75 19 8.8 4500 11300 27.5 4200 35 0.315 M1875 HC10 HJ10
    N-212 Ø91 23 10.6 5800 15000 27.5 3300 56.5 0.737 M2091 HC12 HJ12
    N-215 Ø117.5 23 10.6 7240 18355 23.5 2500 111 2.27 M2511 HC15 HJ15
    N-218 Ø117.5 23 10.6 7240 18355 23.5 2000 164 4.45 M2511 HC15 HJ15

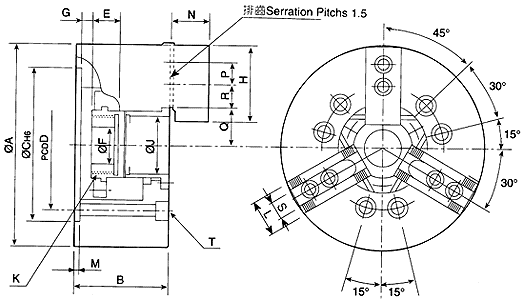

    尺寸图:
    型式 A B C
    (H6)
    D E F G
    max.
    G
    min.
    M J K
    max.
    L H N P Q
    max.
    Q
    min.
    R
    max.
    R
    min.
    S T
    N-204 110 59 85 70.
    6
    17.
    5
    12 3.5 -6.5 4 26 M32* 1.5 23 49.5 24 14 23.2 20.5 13.75 6.75 10 3-M10 *60
    N-205 135 60 110 82.
    55
    20 12 1 -9 4 33 M40* 1.5 23 54 26 14 26.5 23.8 19.75 7.75 10 3-M10 *60
    N-206 169 81 140 104.
    78
    19 20 11 -1 5 45 M130* 2 32 73 37 20 32 29.25 22.75 9.25 12 6-M10 *80
    N-208 210 91 170 133.
    35
    20.
    5
    30 14.5 -1.5 5 52 M130* 2 37 95 38 25 38.7 35 29.75 14.75 14 6-M12 *90
    N-210 254 100 220 171.
    45
    25 45 8.5 -10.5 5 75 M130* 2 42 110 43 30 51 46.6 33.75 14.25 16 6-M16 *100
    N-212 304 110 220 171.
    45
    28 50 8 -15 6 91 M130* 2 52 130 51 30 61.3 56 45.75 15.75 21 6-M16 *110
    N-215 381 133 300 235 43 60 7 -16 6 117.
    5
    M130* 2 62 165 66 43 82 76.7 46.75 13.75 24 6-M20 *135
    N-218 450 133 300 235 43 60 7 -16 6 117.
    5
    M130* 2 62 165 66 43 82 76.7 79.25 13.75 24 6-M20 *135
