1、超大的贯通孔径。
2、高速回转。
|
型号说明：
| 型式 |
通孔径
mm |
柱塞行程
mm |
爪行程
(直径)mm |
最大拉杆推力
(kgf) |
最大夹持力
(kgf) |
最大使用油压力
(kgf/cm²) |
最高转速
(r.p.m) |
重量
kg |
适合油压缸 |
惯性矩
(kgf/m平方) |
适合生爪 |
适合硬爪 |
| NB-206A5 |
Ø52 |
13 |
6 |
2200 |
5700 |
28.5 |
6000 |
14.5 |
M1552 |
0.065 |
HC06 |
HJ06 |
| NB-208A6 |
Ø66 |
16 |
7.4 |
3500 |
8973 |
20 |
4600 |
24 |
M1868 |
0.14 |
HC08 |
HJ08 |
| NB-210A8 |
Ø78 |
19 |
8.8 |
4300 |
11000 |
27.5 |
4200 |
37.4 |
M1878 |
0.4 |
HC10 |
HJ10 |
| NB-212A11 |
Ø122 |
23 |
10.6 |
5800 |
15000 |
20 |
3200 |
65 |
M2511 |
0.95 |
HC12 |
HJ12 |

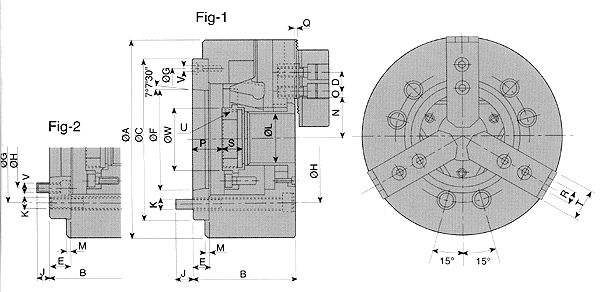

尺寸图：
| 型式 |
P
max. |
P
min. |
Q |
R |
S |
T |
U
max. |
V |
W |
X1
(H12) |
X2 |
X3 |
X4 |
| NB-206A5 |
30 |
17 |
2 |
12 |
16 |
32 |
M60*2.0 |
3*M6 |
60 |
16 |
36 |
65 |
M8 |
| NB-208A6 |
31.5 |
15.5 |
2 |
14 |
20 |
37 |
M74*2.0 |
3*M6 |
80 |
16 |
45 |
80 |
M8 |
| NB-210A8 |
26.5 |
7.5 |
2 |
16 |
25 |
42 |
M87*2.0 |
6*M8 |
94 |
16 |
60 |
102 |
M10 |
| NB-212A11 |
42 |
19 |
2 |
21 |
28 |
52 |
M135*2.0 |
3*M10 |
143 |
20 |
60 |
138 |
M10 |
| 型式 |
A |
B |
C
(H6) |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N
min. |
O
max. |
O
min. |
| NB-206A5 |
170 |
97 |
140 |
20 |
22 |
82.563 |
116 |
104.78 |
16 |
6*M10 |
52 |
5 |
31.5 |
18.25 |
9.25 |
| NB-208A6 |
210 |
103 |
170 |
25 |
17 |
106.375 |
150 |
133.35 |
19.5 |
6*M12 |
66 |
5 |
42 |
23.75 |
11.75 |
| NB-210A8 |
254 |
113 |
220 |
30 |
18 |
139.719 |
190 |
171.45 |
24 |
6*M16 |
78 |
5 |
48.6 |
33.75 |
14.25 |
| NB-212A11 |
315 |
134 |
300 |
30 |
22 |
196.869 |
260 |
235 |
28 |
6*M20 |
122 |
5 |
74.2 |
36.25 |
12.75 |
|
