  • 首页 > 卡盘 > 二爪三爪共用中空油压卡盘
    二爪三爪共用中空油压卡盘
    1、夹头采用高级合金钢材质,所有滑动面经表面硬化及研磨处理,以提高转精度及耐久性。
    2、可做圆型与不规则之工件夹持,不须换夹头。
    3、夹头系依ASA B5.9 A型主轴标准而设计。
    型号说明:
    型式 通孔径
    mm
    柱塞行程
    mm
    爪行程
    (直径)mm
    最大拉杆推力
    (kgf)
    最大夹持力
    (kgf)
    最大使用油压力
    (kgf/cm²)
    最高转速
    (r.p.m)
    重量
    kg
    适合油压缸
    三爪 二爪 三爪 二爪 三爪 二爪
    N-208A6 Ø52 16 7.4 2950 1924 6800 4533 23 15 4800 22.7 M1552

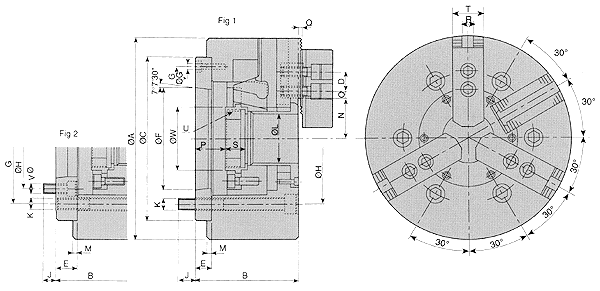

    尺寸图:
    型式 A B C D E F G H J K L M N
    max.
    N
    min.
    N-208A6 210 107 170 20 17 106.375 150 133.35 17 6*M12 52 5 41.8 38.1
    N-208A5 210 113 170 20 23 82.563 133.35 104.78 13 6*M12 52 5 41.8 38.1
    型式 O
    max.
    O
    min.
    P
    max.
    P
    min.
    Q R S T U
    max.
    V W 参考图
    N-208A6 34 7.5 31.5 15.5 2 12 20.5 32 M60*P2.0 3*M16 66 Fig-1
    N-208A5 34 7.5 31.5 15.5 2 12 20.5 32 M60*P2.0 6*M10 66 Fig-2
