  • 首页 > 卡盘 > 四爪中空油压夹头
    四爪中空油压夹头
    1、NIT200型卡盘采用高级合金钢材质,所有滑动面经表面硬化及研磨处理,以提高转精度及耐久性,润滑嘴位与基爪。
    2、基爪:1.5mmX60°锯齿状缺口。
    3、安装:配合件直接安装并符合DIN,BS,ISO,ASA,B5-9,A型之主轴标准。
    型号说明:
    型式 通孔径
    mm
    柱塞行程
    mm
    爪行程
    (直径)mm
    最大拉杆推力
    (kgf)
    最大夹持力
    (kgf)
    最大使用油压力
    (kgf/cm²)
    最高转速
    (r.p.m)
    重量
    kg
    适合油压缸
    NIT-208 Ø52 16 7.4 2294 5716 17.3 4900 24 M1552
    NIT-210 Ø75 19 8.8 2906 7546 18.4 4200 36 M1875
    NIT-212 Ø91 23 10.6 3739 9789 18.4 3300 58.5 M2091
    NIT-215 Ø117.5 23 10.6 6828 12236 15.3 2500 114 M2511

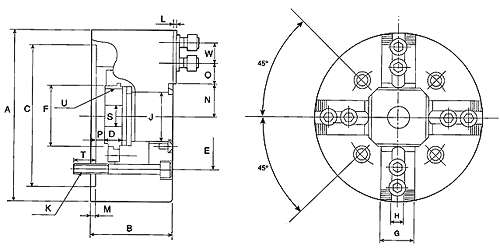

    尺寸图:
    型式 A B C
    (H6)
    D E M G H J K L
    NIT-208 210 91 170 20.5 133.35 5 37 14 52 4-M12 2
    NIT-210 254 100 220 25 171.45 5 42 16 75 4-M16 2
    NIT-212 304 110 220 28 171.45 6 52 21 91 4-M16 2
    NIT-215 381 133 300 43 235 6 62 24 117.5 4-M20 5
    型式 A B C
    (H6)
    D E M G H J K
    NIT-208 210 91 170 20.5 133.35 5 37 14 52 4-M12
    NIT-210 254 100 220 25 171.45 5 42 16 75 4-M16
    NIT-212 304 110 220 28 171.45 6 52 21 91 4-M16
    NIT-215 381 133 300 43 235 6 62 24 117.5 4-M20
