型号说明：
| 型号\规格 |
爪行程
（直径mm） |
最高回转速 |
最大拉力
（kN） |
最大静夹持力
（kN） |
最大设定油压压力
（Mpa） |
净重
（kg） |
搭配油压缸型号 |
夹持范围 |
| OPF-206 |
5.5 |
4500 |
1630 (16) |
4180 (56) |
21 (2.1) |
14.2 |
P1246 |
∮22∼∮169 |
| OPF-208 |
7.4 |
3600 |
2440 (24) |
6010 (82) |
19 (1.9) |
24.5 |
P1552 |
∮25∼∮210 |
| OPF-210 |
8.8 |
4200 |
3160 (31) |
8050 (108) |
19 (1.9) |
38.1 |
P1876 |
∮26∼∮254 |
| OPF-212 |
10.6 |
2500 |
4080 (40) |
10400 (141) |
19 (1.9) |
60 .5 |
P2091 |
∮35∼∮304 |
| OPT-215 |
10.6 |
1800 |
5400 (53) |
13600 (179) |
17 (1.7) |
111.5 |
P2511 |
∮63∼∮381 |

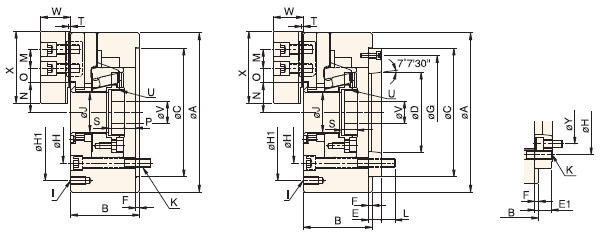

尺寸图：
| 型号\规格 |
主轴鼻端番号 |
A |
B |
C(H6) |
D |
E |
E1 |
F |
G |
H |
H1 |
I |
J |
K |
L |
| OPF-206 |
A2-5 |
169 |
81 |
140 |
82.563 |
15 |
-- |
5 |
116 |
104.8 |
PCD∮145 |
4∼M10×1.5P |
45 |
6∼M10×1.5P |
16 |
| OPF-208 |
A2-6(A2-5) |
210 |
91 |
170 |
106.375 |
17 |
23 |
5 |
150 |
133.4 |
PCD∮180 |
4∼M10×1.5P |
52 |
6∼M12×1.75P |
18 |
| OPF-210 |
A2-8(A2-6) |
254 |
100 |
220 |
139.719 |
18 |
28 |
5 |
190 |
171.4 |
PCD∮225 |
4∼M12×1.75P |
75 |
6∼M16×2P |
19 |
| OPF-212 |
A2-8 |
304 |
110 |
220 |
139.719 |
18 |
-- |
6 |
190 |
171.4 |
PCD∮250 |
4∼M12×1.75P |
91 |
6∼M16×2P |
25 |
| OPF-215 |
A2-11(A2-8) |
381 |
133 |
300 |
196.869 |
22 |
33 |
6 |
260 |
235 |
PCD∮324 |
4∼M12×1.75P |
117.5 |
6∼M20×2.5P |
28 |
型号/尺寸：
| 型号\寸法 |
M |
N
max |
N
min |
O
max |
O
min |
P
max |
P
min |
Q |
R |
S |
T |
U |
V |
W |
X |
Y |
通孔直径
mm |
柱塞行程
mm |
| OPF-206 |
20 |
32 |
29.25 |
24 |
7 |
11 |
-1 |
31 |
12 |
19 |
2 |
M55×2P |
20 |
37 |
73 |
-- |
45 |
12 |
| OPF-208 |
25 |
38.7 |
35 |
30 |
10 |
14.5 |
-1.5 |
35 |
14 |
20.5 |
2 |
M60×2P |
30 |
39 |
95 |
104.8 |
52 |
16 |
| OPF-210 |
30 |
51 |
46.6 |
34 |
12 |
8.5 |
-10.5 |
40 |
16 |
25 |
2 |
M85×2P |
40 |
43 |
110 |
133.4 |
75 |
19 |
| OPF-212 |
30 |
61.3 |
56 |
46 |
12 |
8 |
-15 |
50 |
21 |
28 |
2 |
M100×2P |
50 |
51 |
130 |
-- |
91 |
23 |
| OPF-215 |
43 |
82 |
76.7 |
46 |
13 |
11 |
-12 |
62 |
22 |
33 |
5 |
M130×2P |
60 |
66 |
165 |
171.4 |
117.5 |
23 |
|
