  • 首页 > 卡盘 > 回转式气压夹盘
    回转式气压夹盘
    两轴自动求心气压夹盘专供中心机及各式工作台面的加工而设计,在X,Y两轴间同时夹持任何异形工件具快速自定工件中心之功能,具10大特色:
    1.气缸防锈处理:
     在潮湿及工作环境较差的情况,气缸内部经防锈处理,不会生锈或卡死。
    2.防尘装置:
     在工作台上的钻铣工作、切屑及冷却液不易进入夹盘内部,确保夹盘的使用寿命及精度。
    3.生爪精密定位:
     设有定位销使生爪在重复拆装式仍保持良好的定位精度。
    4.多边夹持、自定中心:
     有别于虎钳的单一轴向夹持,两轴自动求心气压夹盘分别在X,Y两轴向分割
    成两组夹持动作, 且同时自定工件中心,能快速准确的固定工件,在任一轴
    向铣削均能达到稳固效果。 5.异形工件专用:
     铸造件、锻造件、锯件之外型尺寸均有很大的差异,两轴向同时夹持皆能快速定位。
    6.文型设计:
     侧边平行、校正中心即可连成快速换模、省时迅速。
    7.凸缘设计:
     固定夹盘于工作台时,只需配合T型螺丝安装简易,免除夹盘使用连结盘的困扰。
    8.生爪的成型加工:
     因工件形状不同,使用生爪做成型加工后,即可夹持工件做切削加工,最符合经济效益。
    9.多组安装效益:
     安装数组夹盘于工作台上,只做侧边平行校正即可对正中心同时加工,最符合经济效益。
    10.生爪、硬爪可替换使用:
     与CNC车床夹盘之硬爪皆可替换使用,节省成本。
    型号说明:
    型号\规格
    (Kpa)
    爪行程直径
    (mm)
    柱塞行程
    (mm)
    最大设定压力
    (Mpa)
    最高转速 夹持范围 净重
    (kg)
    RT-05 14.6 10 7    (0.7) 51

    ∮12-∮136

    9.3
    RT-06 5.5 13 7    (0.7) 41 ∮15-∮166 15.5
    RT-08 6.8 16 7    (0.7) 33 ∮20-∮215 28.5
    RT-10 8.0 19 7    (0.7) 26 ∮33-∮255 42.3

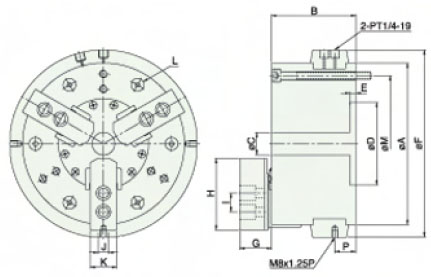

    尺寸图:
    型号\规格 A B C D E F G H I J K L
    RT-04 136 85 16 60 6 180 33 62 14 10 25 6-M8×1.25P
    RT-06 166 93 20 80 7 210 40 73 20 12 31 6-M8×1.25P
    RT-08 215 112 30 110 8 250 42 95 25 14 35 6-M10×1.5P
    RT-10 255 120 43 140 8 290 46 110 30 16 40 6-M10×1.5P
    型号/尺寸:
    型号\寸法 M P 通孔直径(mm) 活塞面积(cm2) 气压夹持力
    RT-05 ∮118 27 16 74 1340   (13.1)
    RT-06 ∮147 27 20 120 2330   (22.8)
    RT-08 ∮185 28 30 190 3730   (36.5)
    RT-10 ∮220 30.5 43 280 5480   (53.7)
