    三爪中实油压夹头
    1、择性之主轴配合件:主轴配合件可采用ASA或DIN以搭配机器主轴。
    型号说明:
    型式 柱塞行程
    mm
    爪行程
    (直径)mm
    最大拉杆推力
    (kgf)
    最大夹持力
    (kgf)
    最大使用油压力
    (kgf/cm²)
    最高转速
    (r.p.m)
    重量
    kg
    适合油压缸 惯性矩
    (kgf/m²)
    适合生爪 适合硬爪
    V-206A5 20 9.2 1835 5253 25.5 5200 13.2 MS105C
    MH100
    0.045 HC06 HJ06
    V-208A6 21 9.7 2549 7648 25.5 4500 25 MS125C
    MH125
    0.137 HC08 HJ08
    V-210A6 25 8.8 2957 11013 28.6 4000 40.5 MS125C
    MH125
    0.3 HC10 HJ10
    V-210A8 25 8.8 2957 11013 28.6 4000 37.5 MS125C
    MH125
    0.3 HC10 HJ10
    V-212A8 30 10.5 4181 15907 27.5 3300 62.5 MS150C
    MH150
    0.725 HC12-1 HJ12-1
    V-215A8 35 16 8362 25391 32.6 3000 115 MS150C
    MH150
    1.8 HC15-1 HJ15-1
    V-215A11 35 16 8362 25391 32.6 3000 108 MS200C

    1.8 HC15-1 HJ15-1
    V-218A8 35 16 8362 25391 32.6 2700 134 MS200C
    2.4 HC15-1 HJ15-1
    V-218A11 35 16 8362 25391 32.6 2700 122 MS200C
    2.1 HC15-1 HJ15-1
    V-221A11 35 16 8362 27838 32.6 1940 192 MS200C

    5 HC24-1 HJ24-1
    V-221A15 35 16 8362 27838 32.6 1940 186 MS200C
    4.8 HC24-1 HJ24-1
    V-224A11 35 16 8362 27838 32.6 1760 239 MS200C
    7.4 HC24-1 HJ24-1
    V-224A15 35 16 8362 27838 32.6 1760 232 MS200C
    7 HC24-1 HJ24-1

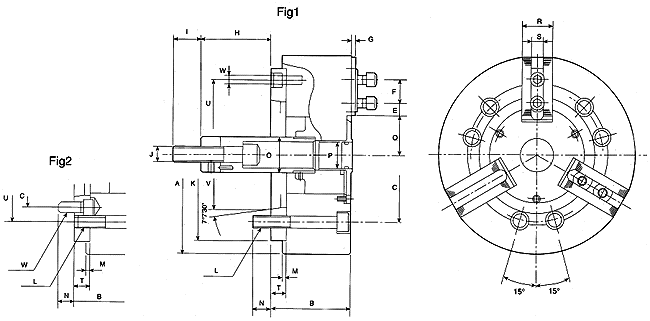

    尺寸图:
    型式 A B C F K L M N P T V U E
    max.
    E
    min.
    V-206A5 165 84 104.78 20 140 6-M10 5 14 21 15 82.563 116 15.25 9.25
    V-208A5 210 103 104.78 25 170 6-M12 5 13 21 23 83.563 133.35 22.25 11.75
    V-208A6 210 97 133.75 25 170 6-M12 5 18 25 17 106.375 150 22.25 11.75
    V-210A6 254 109 133.75 30 20 6-M16 5 18 34 25 106.375 171.45 30.75 11.25
    V-210A8 254 102 171.45 30 220 6-M16 5 25 34 18 139.719 190 30.75 11.25
    V-212A8 304 118 171.45 30 220 6-M16 6 25 34 18 139.719 190 48.75 12.75
    V-215A8 381 141 171.45 43 300 6-M16 6 24 - 33 139.719 235 50.25 23.25
    V-215A11 381 130 235 43 300 6-M20 6 32 - 22 196.869 260 50.25 23.25
    V-218A8 450 141 171.45 43 300 6-M16 6 24 - 33 139.719 235 50.25 23.25
    V-218A11 450 130 235 43 300 6-M20 6 32 - 22 196.869 260 50.25 23.25
    V-221A11 530 146 235 60 380 6-M20 6 28 - 27 196.869 330.2 93.5 24.5
    V-221A15 530 146 330.2 60 380 6-M24 6 34 - 27 285.775 330.2 93.5 24.5
    V-224A11 610 146 235 60 380 6-M24 6 28 - 27 196.869 330.2 93.5 24.5
    V-224A15 610 146 330.2 60 380 6-M24 6 34 - 27 285.775 330.2 93.5 24.5
    型式 G H
    max.
    H
    min.
    I J O Q
    max.
    Q
    min.
    R S W X 参考图
    V-206A5 4 89.6 69.6 36 M16*2.0 34 38.7 34.1 31 12 3-M6 48 Fig1
    V-208A5 5 109 88 36 M20*2.5 38 46.85 42 35 14 6-M10 54 Fig2
    V-208A6 5 115 94 36 M20*2.5 38 46.85 42 35 14 3-M6 54 Fig1
    V-210A6 5 133 108 36 M20*2.5 45 51.1 46.7 40 16 6-M12 61 Fig2
    V-210A8 5 140 115 36 M20*2.5 45 51.1 46.7 40 16 6-M8 61 Fig1
    V-212A8 5 145 115 36 M20*2.5 50 61 55.75 50 18 6-M8 70 Fig1
    V-215A8 2 71 36 55 M30*3.5 60 77.5 69.5 50 25.5 6-M20 78 Fig2
    V-215A11 2 82 47 55 M30*3.5 60 77.5 69.5 50 25.5 3-M10 78 Fig1
    V-218A8 2 59 24 55 M30*3.5 60 108 100 50 25.5 6-M20 78 Fig2
    V-218A11 2 70 35 55 M30*3.5 60 108 100 50 25.5 3-M10 78 Fig1
    V-221A11 3 70 35 55 M30*3.5 60 86 78 65 25 6-M20 78 Fig2
    V-221A15 3 70 35 55 M30*3.5 60 86 78 65 25 3-M12 78 Fig1
    V-224A11 3 70 35 55 M30*3.5 60 125 117 65 25 6-M20 78 Fig2
    V-224A15 3 70 35 55 M30*3.5 60 125 117 65 25 3-M12 78 Fig1
