二爪中实油压夹头

1、适合特殊应用例：应用于三爪卡盘无法夹持之特殊形状工件，如长方形、棒形或凸缘。
2、可与V或VA系列互换。
3、基本尺寸规格同V型卡盘。
4、高性能同V型卡盘。

型号说明：

型式	柱塞行程 mm	爪行程 (直径)mm	夹持范围		最大拉杆推力 (kgf)	最大夹持力 (kgf)	最大使用油压力 (kgf/cm平方)	最高转速 (r.p.m)	重量 kg	适合油压缸	惯性矩 (kgf/m平方)	适合生爪	适合硬爪
型式	柱塞行程 mm	爪行程 (直径)mm	最大	最小	最大拉杆推力 (kgf)	最大夹持力 (kgf)	最大使用油压力 (kgf/cm平方)	最高转速 (r.p.m)	重量 kg	适合油压缸	惯性矩 (kgf/m平方)	适合生爪	适合硬爪
VT-206	20	9.2	165	18	1224	3550	17.3	5200	12	MS105C MH100	0.04	HC06	HJ06
VT-208	21	9.7	210	12	1683	5089	17.3	4500	22	MS125C MH125	0.13	HC08	HJ08
VT-210	25	8.8	254	16	1988	7342	19.4	4000	33.5	MS125C MH125	0.29	HC10	HJ10
VT-212	30	10.5	304	18	2804	10605	18.4	3300	58	MS150C MH150	0.7	HC12-1	HJ12-1
VT-215	35	16	381	68	5557	16927	21.7	3000	100.6	MS200C MH200	1.7	HC15-1	HJ15-1

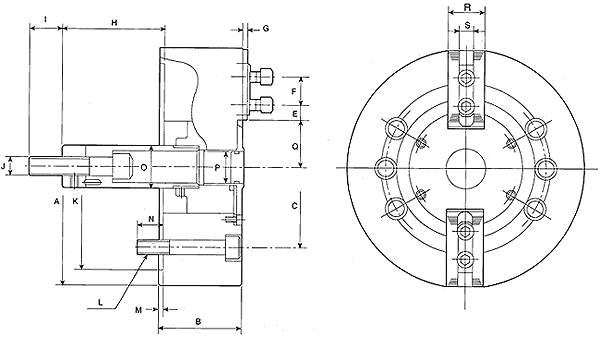

尺寸图：

型式	A	B	K (H6)	M	C	P	L	N	F	Q max.	Q min.	E max.
VT-206	165	74	140	5	104.78	21	4-M10	14	20	38.7	34.1	15.25
VT-208	210	85	170	5	133.35	25	6-M12	20	25	46.85	41.9	22.25
VT-210	254	89	220	5	171.45	34	6-M16	23	30	51.1	46.7	30.75
VT-212	304	106	220	6	171.45	34	6-M16	22	30	61	55.75	48.75
VT-215	381	114	300	6	235	-	6-M20	29	43	77.5	69.5	50.25

型式	E min.	H max.	H min.	R	S	I	J	G	O
VT-206	9.25	106.5	86.5	31	12	36	M16*2.0	4	34
VT-208	11.75	132	111	35	14	36	M20*2.5	5	38
VT-210	11.25	163	138	40	16	36	M20*2.5	5	45
VT-212	12.75	168	138	50	18	36	M20*2.5	5	50
VT-215	23.25	104	69	50	25.5	55	M30*3.5	2	60
