  • 首页 > 北川卡盘 > 中实气压回转缸
    Dimensions:
    Dimensions/Model A B C D E(h7) F G(H8) K Lmax Lmin N R S T U V W
    AY1315R 156 150 120 90 65 20 13   35 20 63 99 27 2 M12 22 M6×10
    AY1720R 200 195 140 100 80 25 17   65 45 82 118 45 5 M16 30 M10×16
    AY2225R 235 245 170 130 110 30 21   71 46 93 129 33 5 M20 35 M12×20
    Specifications:
    Specifications/Model Piston stroke Piston Area Draw bar Max.air pressure mpa (kgf) Max.Speed min(r.p.m) Net Weight kg Moment of inertia kg
    Push Side Pull side Push Side Pull side
    AY1315R 15 131 128 4.9(500) 4.8(489) 0.08(8.2) 5000 5.0 0.010
    AY1720R 20 227 220 8.5(867) 8.2(836) 0.08(8.2) 5000 8.2 0.028
    AY2225R 25 378 371 (1438) 13.9(1417) 0.08(8.2) 4000 9.8 0.080

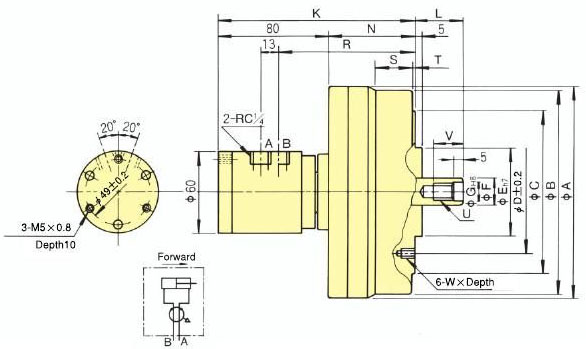

    Dimensional Drawings:
