  • 首页 > 北川卡盘 > 高速中空液压三爪卡盘
    产品规格:
    Dimensions/Model A B C D E F Gmax Gmin H J K L max M N
    B-206A5 169 91 140 104.8 6-M10 45 26 14 19 20 60 M55×2.0 29 66
    B-208A6 210 103 170 133.4 6-M12 52 31.5 15.5 20.5 30 66 M60×2.0 39 95
    B-210A6 254 120 220 133.4 6-M16 75 33.5 14.5 25 45 94 M85×2.0 43 110
    B-210A8 254 113 220 171.4 6-M16 75 26.5 7.5 25 45 94 M85×2.0 43 110
    B-212A6 304 129 220 133.4 6-M16 91 33 10 28 50 108 M90×2.0 51 111
    B-212A8 304 122 220 171.4 6-M16 91 26 3 28 50 108 M100×2.0 51 111
      P Qmax Qmin Rmax Rmin S T U V W X Y Z A1
    Dimensions/Model 20 22.75 9.25 32 29.25 26 2 12 16 5 3-M6 116 15 82.563
    B-206A5 25 29.75 14.75 38.7 35 35 2 14 18 5 3-M6 150 17 106.375
    B-208A6 30 33.75 14.25 51 46.6 40 2 16 18.5 5 6-M12 171.4 25 106.375
    B-210A6 30 33.75 14.25 51 46.6 40 2 16 24 5 3-M8 190 18 139.719
    B-212A6 30 45.75 15.75 61.3 56 50 2 21 18.5 6 6-M12 171.4 25 106.375
    B-212A8 30 45.75 15.75 61.3 56 50 2 21 25 6 3-M8 190 18 139.719
    Specifications:
    Specifications/Model Spindle nose mm Thru-Hole mm Gripping range mm Jaw Stroke (diameter) Plunger Stroke mm Max.Draw Bar Pull Force kn(kgf)
    max min
    B-206A5 A2-5 45 169 16 5.5 12 22(2243)
    B-208A6 A2-6 52 210 13 7.4 16 34.8(3549)
    B-210A6 A2-6 75 254 31 8.8 19 43(4385)
    B-210A8 A2-8 75 254 31 8.8 19 43(4385)
    B-212A6 A2-6 91 304 34 10.6 23 55(5608)
    B-212A8 A2-8 91 304 34 10.6 23 55(5608)
    Specifications/Model max.Gripping Force kn(kgf) max.Gripping Force min(r.p.m) Net Weight With Soft top jaws kg Moment of inertia kg Matching Cylinder Max.pressure mpa(kgf) Moment of inertia kg Matching Cylinder
    B-206A5 A2-5 45 169 16 5.5 12 22(2243) 5.5 12
    B-208A6 A2-6 52 210 13 7.4 16 34.8(3549) 7.4 16
    B-210A6 A2-6 75 254 31 8.8 19 43(4385) 8.8 19
    B-210A8 A2-8 75 254 31 8.8 19 43(4385) 8.8 19
    B-212A6 A2-6 91 304 34 10.6 23 55(5608) 10.6 23
    B-212A8 A2-8 91 304 34 10.6 23 55(5608) 10.6 23

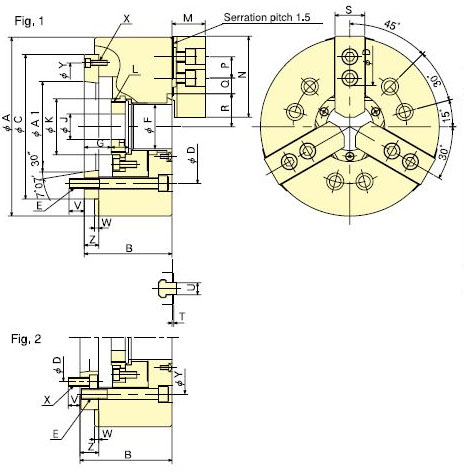

    尺寸图:
