  • 首页 > 北川卡盘 > 中空油压回转缸
    Dimensions:
    Dimensions/Model A B C D E(h7) F G H J K Lmax Lmin
    F0933H 95 12 125 100 80 45 25 33.5 6-M 8×15 M 38×1.5 +7 -5
    F2511H 250 23 310 275 230 140 45 117.5 12-M 16×32 M 130×2.0 +18 -5
    Dimensions/Model M N O Pmax Pmin Q R S T U V W X Y Z a
    F0933H 5 74 119 41 29 142 RC3/4 11.8 22 M39×1.5 104 64 66 110 2×2-RC1/4 -
    F2511H 6 101 209 38 15 217 RC 1 27 20 134.6 232 125 135.5 215 2×2-PT3/8 127
    Specifications:
    Specifications/Model Thru-Hole mm Piston stroke mm Piston Area Draw bar
    Push Side Pull side Push Side Pull side
    F0933H 33 12 58 55 22.0(2243) 20.6(2100)
    F2511H 117.5 23 348 336 125.0(12746) 120(12236)
    Specifications/Model max.Operation Pressure mpa Total leakage Max.Speed min(r.p.m) Net Weight kg Moment of inertia kg
    F0933H 4(40.8) 3.0 8000 8.5 0.008
    F2511H 4(40.8) 7.0 2800 60 0.455

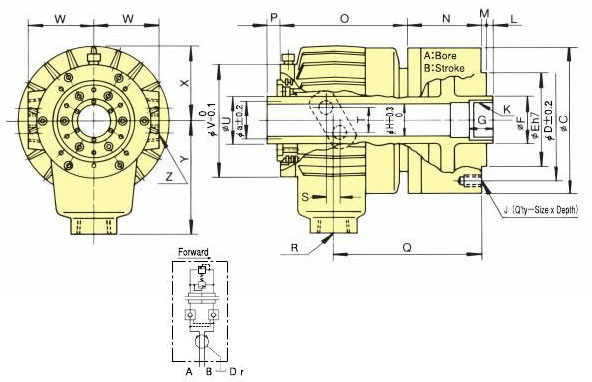

    Dimensional Drawings:
