  • 首页 > 北川卡盘 > 轴向定位三爪卡盘
    Dimensions:
    Dimensions/Model A B C D E F G H J K(max) K(min) L
    LU-08 210 90 170 5 133.4 6-M12 15 M20×2.5 36 38 28 38
    LU-10 254 110 220 5 171.4 6-M12 24 M24×3 46 47 32 50
    Dimensions/Model M N P(max) P(min) Q(max) Q(min) R(max) R(min) S T U
    LU-08 50 38 70.8 67.2 15 5 56 46 45 25 M8×15
    LU-10 60 50 85 79.6 19 4 65 60 55 30 M8×15
    Specifications:
    Dimensions/Model Plunger stroke mm Jaw stroke(diameter)mm Max.pull force kn Max.gripping force kn
    LU-08 10 7.2 25(2549) 45(4589)
    LU-10 15 108 35(3569) 60(6118)
    Dimensions/Model Gripping range mm Max speed min Mass Moment of inertia Matching cylinder Max.Pressure mpa
    LU-08 40~210 3000 26 0.143 Y1225R 2.5(25.5)
    LU-10 50~254 2500 45.5 0.373 Y1225R 3.3(34.0)

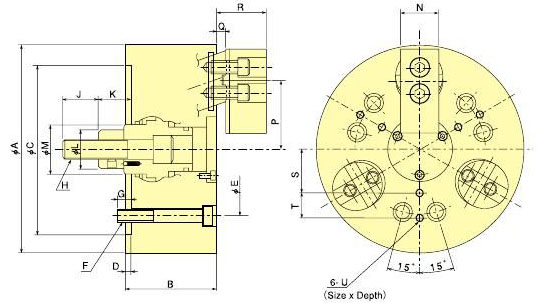

    Dimensional Drawings:
