  • 首页 > 北川卡盘 > 浮动爪偏心补偿卡盘
    Dimensions:
    Dimensions/Model A B C(H6) D E F G H J
    PW-06 162 77 140 5 104.8 3-M10 14 19.3 38.07
    PW-08 200 88 170 5 133.4 3-M12 18 23.33 44.45
    PW-10 254 105 220 5 171.4 3-M16 25 29.14 57.1
    PW-12 300 105 220 5 171.4 3-M16 25 29.14 57.1
    PW-15 381 117 300 5 235 3-M20 30 32.4 66.62
    Dimensions/Model K L M N P Q max Q min R S
    PW-06 29.36 15 67.5 47.7 50.8 24 12.6 25.4 M16
    PW-08 34.14 15 74 54.17 57 29.3 15.1 29.2 M18
    PW-10 44.45 19 89.5 66.9 70.1 34.9 17.4 34.7 M22
    PW-12 44.45 19 108.5 66.9 70.1 34.9 17.4 34.7 M22
    PW-15 59.96 23.9 140 79.2 76.2 48.7 26.3 41 M27
    Specifications:
    Model/Specs Plunger stroke Jaw stroke mm Mxa.pull force Max.gripping force kn(kgf) Max speed min(r.p.m) Mass
    PW-06 11.4 7.9 23.3(2376) 70(7138) 4200 14.7
    PW-08 14.2 9.5 32(3263) 96(9788) 3700 23.5
    PW-10 17.5 12.7 41(4180) 123(12540) 3400 39.3
    PW-12 17.5 12.7 41(4180) 123(12540) 2800 58.3
    PW-15 22.4 15.8 55(5607) 165(16800) 2000 95
    Model/Specs Moment of Inertia Matching cylinder Max.pressure mpa(kgf) Gripping range Compensation value for pwc only
    External internal
    PW-06 0.050 Y1225R 2.3(23.5) 12.7~120 70~152 1.0
    PW-08 0.110 Y1225R 3.09(31.5) 16~152 76~203 1.5
    PW-10 0.265 Y1530R 2.8(28.5) 50~203 85~235 2.0
    PW-12 0.532 Y1530R 2.8(28.5) 63~241 127~305 2.0
    PW-15 1.945 Y2035R 2.14(21.8) 76~317 165~381 3.0

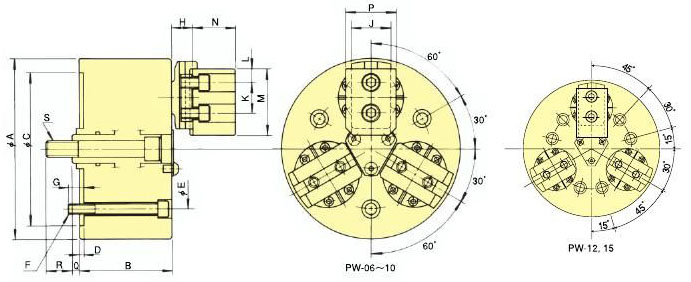

    Dimensional Drawings:
