  • 首页 > 北川卡盘 > 中实油压回转缸
    Dimensions:
    Dimensions/Model A B C D E F G H J
    Y0715R 75 15 104 90 65 30 21 M20 35
    Y1020R 105 20 135 100 80 30 21 M20 35
    Y1225R 125 25 160 130 110 35 25 M24 44
    Y1530R 150 30 190 130 110 45 31 M30 45
    Y2035R 200 35 245 145 120 55 37 M36 60
    Dimensions/Model K L M N P max P min Q R
    Y0715R 172 106 66 127 46 31 6-M6×20 133
    Y1020R 197 108 89 152 45 25 6-M10×20 158
    Y1225R 205 108 97 160 51 26 6-M12×24 166
    Y1530R 214 108 106 169 56 26 12-M12×24 175
    Y2035R 228 106 122 183 69 34 12-M16×30 189
    Specifications:
    Dimensions/Model Piston stroke mm Piston Area Draw bar max.Operation Pressure mpa Total leakage Max.speed mn Weight Moment of inertia
    Push Side Pull side Push Side Pull side
    Y0715R 15 44 37 16.6(1693) 13.9(1417) 4.0(40.8) 0.8 6000 4.0 0.003
    Y1020R 20 86 79 32.0(3263) 29.0(2957) 4.0(40.8) 0.8 6000 7.1 0.013
    Y1225R 25 122 113 46.0(4691) 42.0(4283) 4.0(40.8) 0.8 6000 10.0 0.023
    Y1530R 30 176 160 66.0(6730) 60.0(6118) 4.0(40.8) 0.8 5500 13.5 0.048
    Y2035R 35 314 290 117.0(11930) 108.0(11013) 4.0(40.8) 0.8 5500 22.0 0.098

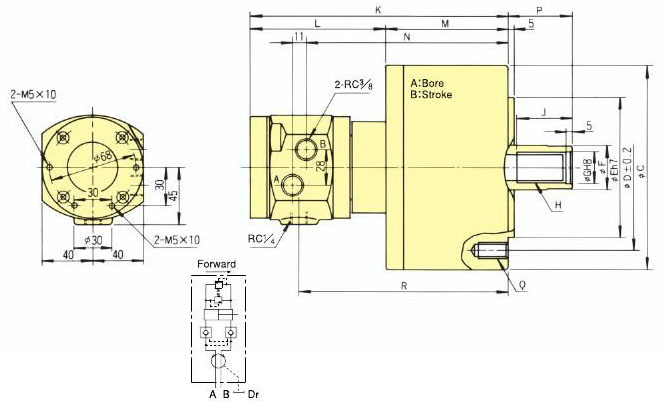

    Dimensional Drawings:
