  • 首页 > 北川卡盘 > 附逆止阀中实回转油压缸
    Dimensions:
    Dimensions/Model A B C D E F G H J
    Y0715RE 75 15 104 90 65 30 21 M20 35
    Y1020RE 105 20 135 100 80 30 21 M20 35
    Y1225RE 125 25 160 130 110 35 25 M24 44
    Y1530RE 150 30 190 130 110 45 31 M30 45
    Y2035RE 200 35 245 145 120 55 37 M36 60
    Dimensions/Model K L M N P max P min Q R S T
    Y0715RE 227 161 66 127 46 31 6-M6×20 133 23 41
    Y1020RE 252 160 89 152 45 25 6-M10×20 158 23 41
    Y1225RE 260 160 97 160 51 26 6-M12×24 166 23 41
    Y1530RE 269 160 106 169 56 26 12-M12×24 175 23 41
    Y2035RE 288 166 122 183 69 34 12-M16×30 189 28 46
    Specifications:
    Dimensions/Model Piston stroke mm Piston Area Draw bar max.Operation Pressure mpa Total leakage Max.speed mn Weight Moment of inertia
    Push Side Pull side Push Side Pull side
    Y0715RE 15 42 37 15.9(1621) 13.9(1417) 4.0(40.8) 0.8 6000 4.5 0.003
    Y1020RE 20 84 79 31(3161) 29.0(2957) 4.0(40.8) 0.8 6000 7.6 0.013
    Y1225RE 25 120 113 45(4589) 42.0(4283) 4.0(40.8) 0.8 6000 10.5 0.023
    Y1530RE 30 174 160 65(6628) 60.0(6118) 4.0(40.8) 0.8 5500 14 0.048
    Y2035RE 35 312 290 117(11930) 108.0(11013) 4.0(40.8) 0.8 5500 22.5 0.098

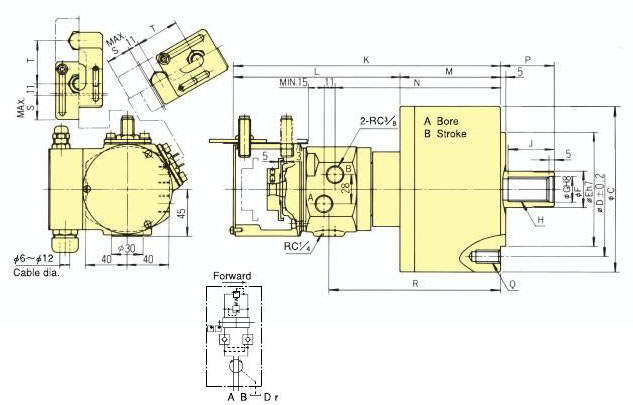

    Dimensional Drawings:
