1、 适用于立式、铣削与钻孔工作。
2、立卧式中空油压夹头具有贯通孔径，可做长工件夹持，并且可做卧式加工工作。
|
型号说明：
| 型式 |
活塞直径 |
活塞面积 |
活塞行程 |
最大拉杆推力 |
重量 |
最大使用油压力 |
适合夹头 |
| 推侧 |
拉侧 |
推侧 |
拉侧 |
| 6"立式座DOV |
Ø115 |
104 |
78.5 |
20 |
1900 |
1400 |
12 |
20 |
V-206 |
| 8"立式座DOV |
Ø155 |
187 |
148.6 |
17 |
3600 |
2800 |
21 |
20 |
V-208
V-210
V-212 |
| 8"立卧式座DON |
Ø155 |
148.6 |
148.6 |
17 |
2800 |
2800 |
28.5 |
20 |
N-208 |

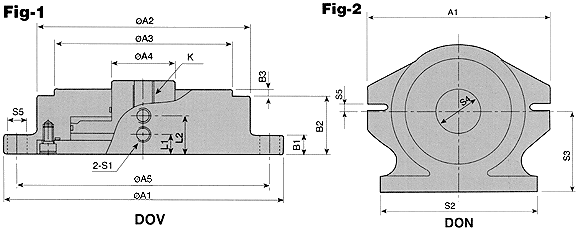

尺寸图：
| 型式 |
A1 |
A2 |
A3 |
A4 |
A5 |
B1 |
B2 |
B3 |
L1 |
L2 |
K |
S1 |
S2 |
S3 |
S4 |
S5 |
参考图 |
| 6"立式座DOV |
220 |
168 |
140 |
55 |
200 |
16 |
60 |
5.5 |
38 |
45 |
M14*P2.0 |
PT1/4" |
- |
- |
- |
15 |
Fig-1 |
| 8"立式座DOV |
290 |
210 |
170 |
70 |
242 |
24 |
80.5 |
5.5 |
23 |
65 |
M16*P2.0 |
PT1/4" |
- |
- |
- |
15 |
Fig-1 |
| 8"立卧式座DON |
293 |
210 |
170 |
70 |
242 |
24 |
94.5 |
5.5 |
32.5 |
74.5 |
M60*P2.0 |
PT1/4" |
252 |
128.5 |
52 |
15 |
Fig-2 |
|
