    电磁方向控制阀
    DG4V-3(S)**2-*-60柔和换向阀以价格低、性能高而著称于这类产品。这种阀使用一种最佳的阻尼节流 孔来实现有保证的柔和换向功能,但是这个固定节流孔不耐用并且不能调整。新电磁铁在提供柔合换向 功能的同时,具有比我们高性能的DG4V3阀更大的流量和更高的压力。
    1、阀芯上的铣削节流槽口在阀芯换向时能够精确地控制流速的改变。
    2、“P12L”型提供带有整流器、灯和插装式线圈的接线盒,不需要把阀从机器上拆下就能够简便、快速 更换电磁铁。
    3、节省安装成本和空间,功率/重量比和功率/体积比大。
    4、具有多种电磁铁插头和位置的组合供选择,安装灵活。
    5、适用于多种油液,无需要换密封件。
    6、超过2000万次循环试验已证实其优秀的疲劳寿命和持久寿命,使得机器长期生产率高,开工时间更长。
    7、可以迅速面方便地更换电磁铁线圈而不引起液压系统漏洞。
    8、与威格士的System StakTM叠加阀和多工位底板合用时可形成紧凑而成本有效的系统设计。
    9、最佳的阻尼节流孔把液压冲击降到最小,降低了安装成本。
    功能符号:
    标准阀芯形式 图形符号中位条件 弹簧偏置 弹簧对中
    0
    3
    2
    6
    8
    31
    33
    型号编码:
    编号/说明 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
    DG4V 3 * *(L) 3 (P2) (V) M * * * * (L) *** 7 60 (P*-A*-B*-T)
    1 阀形式D-方向控制阀G-底板安装4-电磁铁控制V-额定压力(350bar)
    2 接口3-ISO4401-03,CETOP 3 (NFPAD03)(仅高性能)
    3 阀芯型式0-开式中位2-闭式中位(全部油口)3-P和B关闭A至T 6-闭式中位(仅P)8-旁通中位(过渡打开)31-P和A关闭,B至T 33-闭式中位(A和B到T)
    4 阀芯/弹簧配置 A-弹簧偏直 单电磁铁 AL-弹簧偏直 单电磁铁(左手配置)B-弹簧对中 单电磁铁 BL-弹簧对中 单电磁铁(左手配置)C-弹簧对中
    5 柔合换向阀-最佳的固定节流孔
    6 手动操作 空白-仅在电磁铁端操作P2-手动操作在端盖和电磁欠缺上,仅A和B型
    7 电磁铁通电标识 空白-ANSI B93 电磁铁 A通信,流量从P到A V-电磁铁识别取决于电磁铁的位置(即电磁铁A在阀的A口端,电磁铁B在阀的B口端)
    8 标记符号(介绍电气特性和选项)
    9 F-飞线类线圈U-DIN43650 线圈 SP1-单1/4扁插头SP2-又1/4扁插头 P12L插装式线圈,带包括整流器和灯的接线盒KU-顶部出口飞线
    10 (仅“U型”线圈,如果不需要,省略)1-配好插头 6-配好带灯的插头11-配好带灯的整流器12-配好整流器
    11 (仅“F型”线圈,如果不需要,省略)PA-仅Ins ta接插件 PA3-3针插座 PA5- 5针插件T-端子板
    12 接线罩螺纹(仅“F型”线圈,如果不需要,省略)W-1/2NPT J-M20*1.5-6H G-G1/2
    13 电磁铁指示灯(PA、U、SP1、SP2不适用,如果不需要,省略)
    14 线圈识别字母CH-12V DC DTH-18V DC HH-24V DC DJH-98V DC(P 12L型需要)PH-110V DC SH-220V DC
    15 油箱压力额定值7-210bar(3045psi)
    16 设计号
    17 油口节流孔 空白-00 03-0.3mm 直径 06-0.6mm 直径 08-0.8mm 直径 10-1.0mm 直径 13-1.3mm 直径 15-1.5mm 直径 20-2.0mm 直径 23-2.3mm 直径(例“P03”=0.3mm直径节流孔在阀的P口,如果不需要,省略)

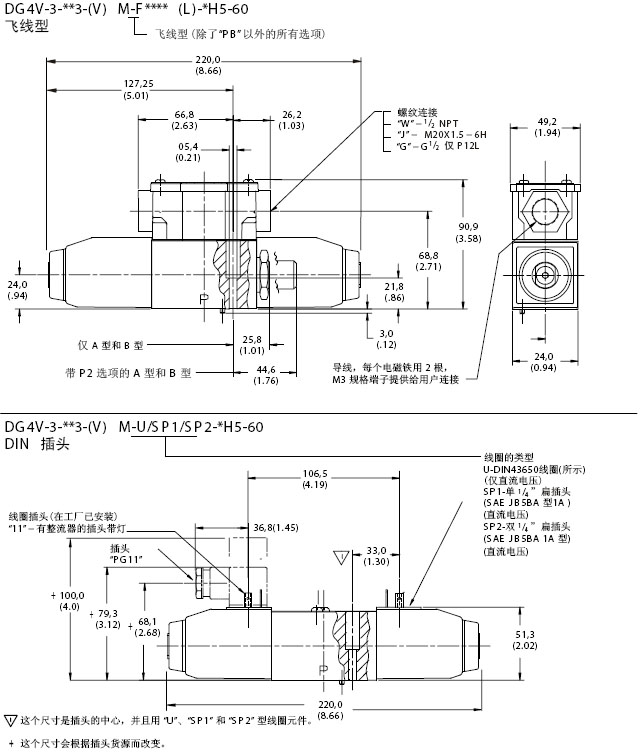

    安装尺寸:
