    电磁控制阀10通径
    高性能:高压和大流量性能比得上竞争者,压力达315bar(4570 psi),流量达115L/min(30 USgpm)。
    可靠性:换向力裕量大,可以有效地克服由于油脏以及其他污染造成的阀苡摩擦力。此外,带有缓冲换
    向的平衡阀芯磨损小、寿命长
    。 湿式电磁铁工作更平稳、寿命长、无支太密封泄露。
    模块化线圈结构防潮、不脏。
    更大的阀芯直径,具有恒定的面积和切线流道,压将小。
    不绣钢电磁铁杆经过淬火处理,寿命长。
    专利定位机机构,可靠性高,寿命长。
    维护方便性:机芯式手动执行器,便于更换或者与SAE插头互换。
    插装式电磁铁线圈便于维护,不需要影响液压系统或接线盒子就能更换。
    两种电磁铁规格,从最佳恨不能和成本进行选择。可选的针式或顶一侧插头使阀更换。适应任何安装的需要。
    双频率(50/60HZ)2-线线圈减少了OEM(可选)的库存量。
    性能数据:
    标准 小功率
    线圈电压额定值 起动安培
    (rms)
    保持安培
    (rms)
    保持瓦特 线圈电压额定值 起动安培
    (rms)
    保持安培
    (rms)
    保持瓦特
    120V AC 60 HZ
    110V AC 50 HZ
    3.95
    4.10
    0.98
    0.98
    37
    37
    120V AC 60 HZ
    110V AC 50 HZ
    2.40
    2.40
    0.69
    0.78
    27.5
    28.5
    240V AC 60 HZ
    220V AC 50 HZ
    1.97
    1.77
    0.49
    0.49
    37
    36
    240V AC 60 HZ
    240V AC 50 HZ
    1.15
    1.10
    0.25
    0.35
    27.5
    28.5
    110v AC 50 HZ 3.25 0.77 30 110V AC 50 HZ 2.40 0.61 23
    220V AC 50 HZ 1.55 0.42 28 220V AC 50 HZ 1.00 0.24 23
    240V AC 50 HZ 1.55 0.42 28 240V AC 50 HZ 1.20 0.26 23
    12V DC -- 3.64 45 12V DC -- 2.33 33
    24V DC -- 1.83 45 24V DC -- 1.25 30
    性能特征:
    编号/说明 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
    F* DG4V4-01 ** * (L) (Z) (V) M (S*) ** *** * (L) ** (L) * 1* S***
    1 专门密封件如果不需要,省略 F3-用于难燃液的密封件 F6-用于水乙二醇的密封件
    2 型号系列 DG4V-01-底板安装,电磁铁控制,压力额定值315bar(4570 psi)在油口P、A和B
    3 阀芯型式 0-开式中位(全部油口)1-开式中位(P至A和T)B关闭 2-闭式中位(全部油口)3-开式中位(P和B关闭)A至T 6-闭式中位(P关闭)A和B至T于7-开式中位(P至A和B)T关闭 8-旁通中位(P至T)过渡打开 11-开式中位(P至B和T)A关闭 22-闭式中位(二通) 31-闭式中位(P和A关闭)B至T 33-闭式中位,A和B至T
    4 阀芯/弹簧配置 A-弹簧偏置,端对端 B-弹簧偏置,端对中心 C-弹簧对中 N-无弹簧,带定位
    5 左手配置 如果不需要,省略
    6 手动操作选项 适于工作,省略 Z-无手动操作
    7 电磁铁通电标识 V-电磁铁“A”在油口“A”端/或电磁铁“B”在油口“B”端,与阀芯型式无关 对于美国ANSI B93.9标准可省略,要求电磁欠缺“A”通电时P通A和/或电磁铁“B”通电时P通B,与电磁铁位置无关
    8 标记符号 M-电气选项和特性
    9 阀芯指示开关 53-开关,常开接线 54-开关,常闭接线
    10 线圈型式 插装式省略 U-ISO 4400(DIN 43650)安装 U1-配好插头 U6配好插头 插座由用户提供
    11 电气插头 PA-insta-插头,仅插头 PB-insta-插头,接插件 PA3-3针插头 PA5-5针插头 PM4-微型插头
    12 接线盒G-G1/2BSP螺纹接线盒J-20/mm螺纹接线盒 W-1/2NPT螺纹接线盒
    13 电磁铁指示灯 如果不需要,省略 L-配好指示灯
    14 线圈额定值(标准功率) 对于小功率,省略 A-110V AC 50HZ B-110V AC 50 HZ/120V AC 60 HZ C-220V AC 50 HZ D-220V AC 50 HZ/240V AC 60HZ DP-125V DC ED-240V AC 50 HZ G-12V DC H-24V DC NN-24V AC 50 HZ OJ-48V DC X-250V DC
    15 线圈额定值(小功率)*对于标准功率,省略 AL-110V AC 50 HZ BL-110V AC 50 HZ/120V AC 60 HZ CL-220V AC 50 HZ DL-220V AC 50 HZ/240V AC 60 HZ DML-80L DC EDL-240V AC 50 HZ NNL-24V AC 50 HZ NVL-24V AC 60 HZ PL-110V DC XL-250V DC *F6密封件不适用直流小功率电压
    16 油口T代号 4-70bar(1000 psi)(小功率) 5-120bar(1750 psi)(标准功率)
    17 设计号 会改变,对于设计号10至19,安装尺寸保持不变
    18 特殊部件 S-特殊后缀

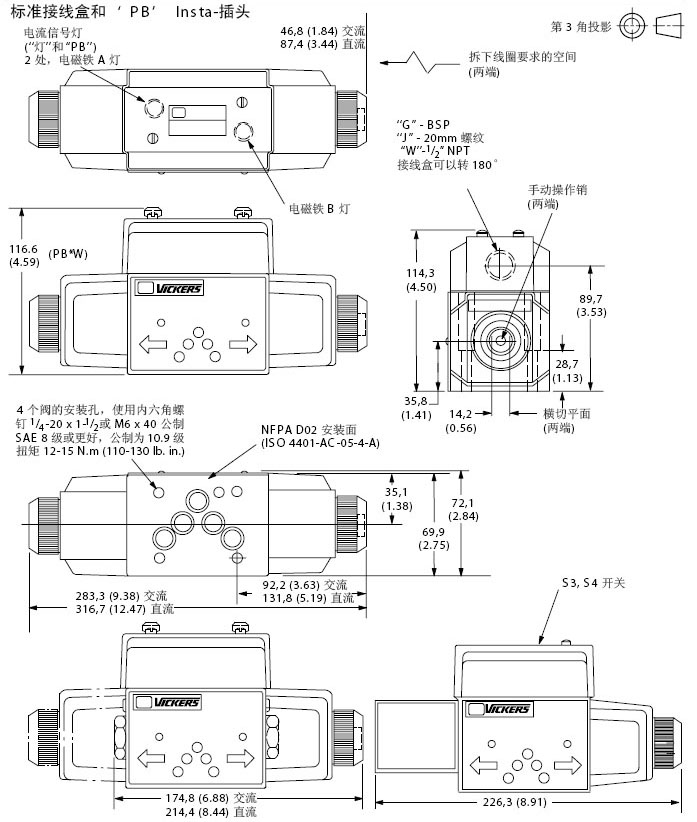

    安装尺寸:
